DIN 469

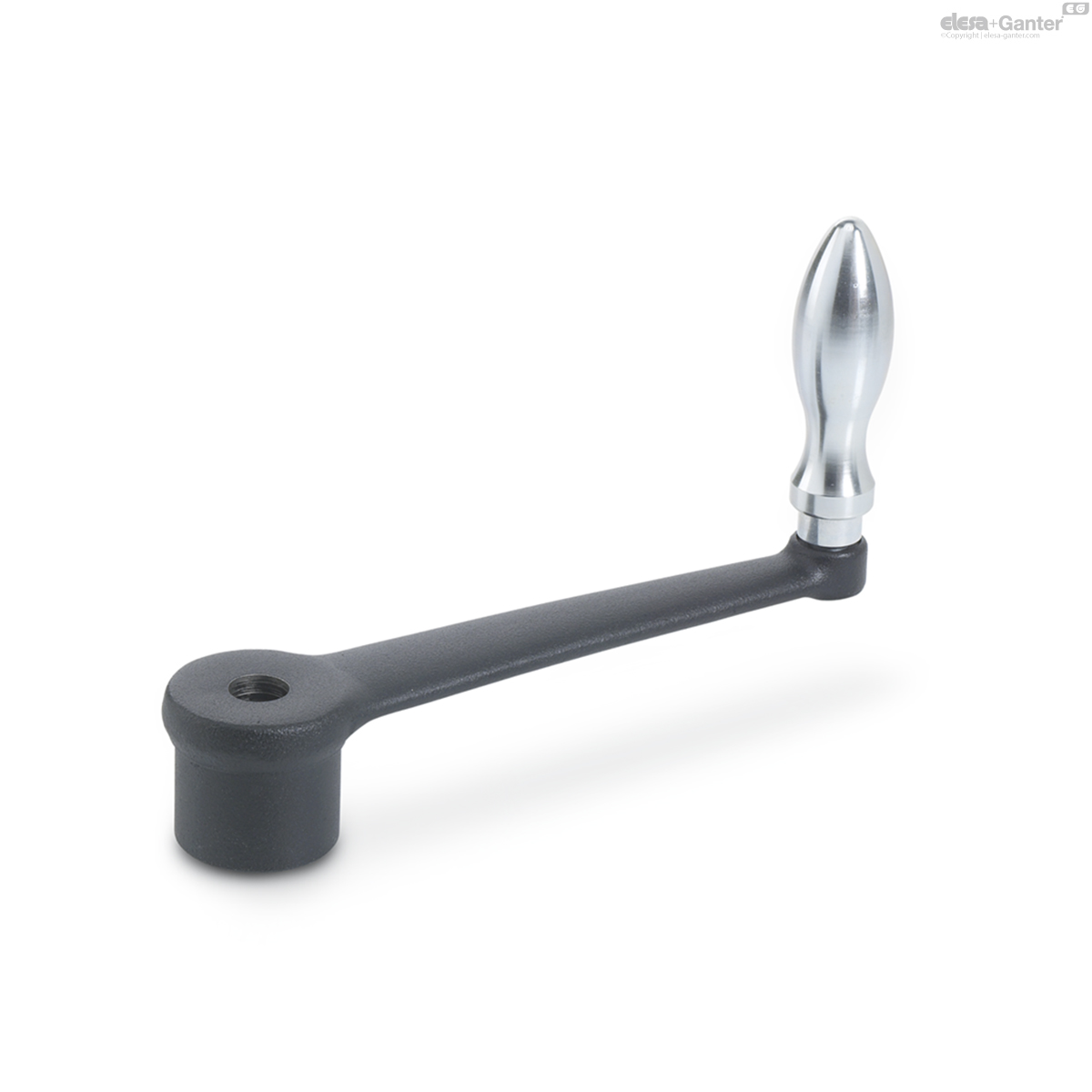

Cranked handles

Cast iron

Enquire Now

Description

Specification

Types

Type F: with fixed handle

Type D: with revolving handle

Crank handle body

Cast iron (GG)

plastic coated, black, textured finish

hub machined

Fixed handles DIN 39

Steel zinc plated, blue passivated

Revolving handles DIN 98

Steel zinc plated, blue passivated

Information

The hub bores d₁ H7 are not provided for in the official standard sheet.

Technical information

Keyway P9 DIN 6885

Square DIN 79

Cross holes GN 110

ISO-Fundamental Tolerances

DIN 469

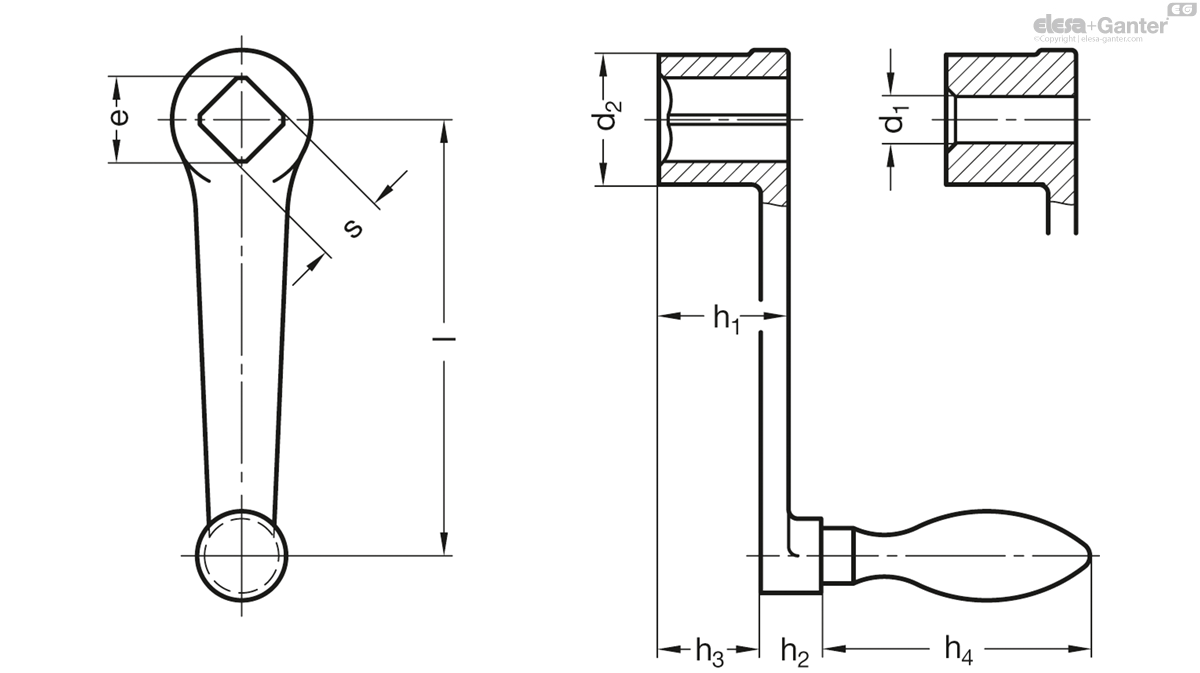

	l	s H11	e min.	d₁ H7	d₂	h₁	h₂	h₃ ≈	h₄ ≈	Ø Handle
Code												Actions
DIN 469-63-V10-D	63	V 10	13.1	-	20	20	11	15	54.5	16	120
DIN 469-63-V10-F	63	V 10	13.1	-	20	20	11	15	50	16	110
DIN 469-80-B8-D	80	-	13.1	B 8	24	24	13	18	61	18	240
DIN 469-80-B8-F	80	-	13.1	B 8	24	24	13	18	56	18	203
DIN 469-80-V10-D	80	V 10	13.1	-	24	24	13	18	61	18	191
DIN 469-80-V10-F	80	V 10	13.1	-	24	24	13	18	56	18	200
DIN 469-80-V12-D	80	V 12	16.1	-	24	24	13	18	61	18	182
DIN 469-80-V12-F	80	V 12	16.1	-	24	24	13	18	56	18	170
DIN 469-100-B10-D	100	-	16.1	B 10	28	28	13	21	67	20	302
DIN 469-100-B10-F	100	-	16.1	B 10	28	28	13	21	64	20	288
DIN 469-100-V12-D	100	V 12	16.1	-	28	28	13	21	67	20	296
DIN 469-100-V12-F	100	V 12	16.1	-	28	28	13	21	64	20	290
DIN 469-100-V14-D	100	V 14	18.1	-	28	28	13	21	67	20	278
DIN 469-100-V14-F	100	V 14	18.1	-	28	28	13	21	64	20	264
DIN 469-125-B10-D	125	-	18.1	B 10	34	34	14	26	76	22	472
DIN 469-125-B10-F	125	-	18.1	B 10	34	34	14	26	72	22	458
DIN 469-125-V14-D	125	V 14	18.1	-	34	34	14	26	76	22	448
DIN 469-125-V14-F	125	V 14	18.1	-	34	34	14	26	72	22	470
DIN 469-125-V17-D	125	V 17	22.2	-	34	34	14	26	76	22	428
DIN 469-125-V17-F	125	V 17	22.2	-	34	34	14	26	72	22	414
DIN 469-160-B14-D	160	-	22.2	B 14	38	38	14	29	83	25	687
DIN 469-160-B14-F	160	-	22.2	B 14	38	38	14	29	80	25	677
DIN 469-160-V17-D	160	V 17	22.2	-	38	38	14	29	83	25	652
DIN 469-160-V17-F	160	V 17	22.2	-	38	38	14	29	80	25	642
DIN 469-160-V19-D	160	V 19	25.2	-	38	38	14	29	83	25	614
DIN 469-160-V19-F	160	V 19	25.2	-	38	38	14	29	80	25	650
DIN 469-200-B17-D	200	-	25.2	B 17	44	44	21	34	96.5	28	1140
DIN 469-200-B17-F	200	-	25.2	B 17	44	44	21	34	90	28	1021
DIN 469-200-V19-D	200	V 19	25.2	-	44	44	21	34	96.5	28	1021
DIN 469-200-V19-F	200	V 19	25.2	-	44	44	21	34	90	28	998
DIN 469-200-V22-D	200	V 22	28.2	-	44	44	21	34	96.5	28	998
DIN 469-200-V22-F	200	V 22	28.2	-	44	44	21	34	90	28	970
DIN 469-250-B17-D	250	-	28.2	B 17	48	48	21	36	105.5	32	1500
DIN 469-250-B17-F	250	-	28.2	B 17	48	48	21	36	100	32	1412
DIN 469-250-V22-D	250	V 22	28.2	-	48	48	21	36	105.5	32	1480
DIN 469-250-V22-F	250	V 22	28.2	-	48	48	21	36	100	32	1332
DIN 469-250-V24-D	250	V 24	32.2	-	48	48	21	36	105.5	32	1400
DIN 469-250-V24-F	250	V 24	32.2	-	48	48	21	36	100	32	1281
