LV.A-ESD-C

Levelling feet

ESD conductive technopolymer base, steel stem

Enquire Now

Description

Main specifications

Base

Glass-fibre reinforced polyamide based (PA) special conductive technopolymer, black colour, matte finish.

Surface resistivity = 10³ Ω (ASTM D257 measuring method).

Volume resistivity = 10³ Ωcm (ASTM D257 measuring method).

Articulated stem

Threaded zinc-plated steel with regulation hexagon.

Standard executions

LV.A-ESD-C: without no-slip disk.
LV.A-AS-ESD-C: with NBR conductive rubber, hardness 70 Shore A, supplied assembled.

Surface resistivity = 10³ Ω (ASTM D991 measuring method).

Volume resistivity = 10³ Ωcm (ASTM D991 measuring method).

General information

Features and applications

The special conductive technopolymer (ESD-C Electrostatic Discharge Conductive) prevents the accumulation of electrostatic charge.

The particular assembling system of the no-slip disk to the base assures a perfect anchoring, preventing separation even in case of impact during transport or of adhesion (sticking) to the floor (see No-slip disk).

The bases are suitable for 'ESD PROTECTED AREA' (EPA) where components, which are susceptible to electrostatic discharges, are handled.

The (ESD-C) indelibly printed mark on the surface of the levelling elements bases identifies the particular conductive features of the material according to EN 100015/1 and IEC 61340-5-1.

Order information

The levelling elements are supplied unassembled to make carriage and storage easier. The components (base and stem) are supplied in separate packing: less volume taken and better protection from scratches and dirt.

To order bases and stems separately, see:

table of possible combinations Bases/Stems

Accessories on request

Zinc-plated steel nut (see Nuts NT.-).

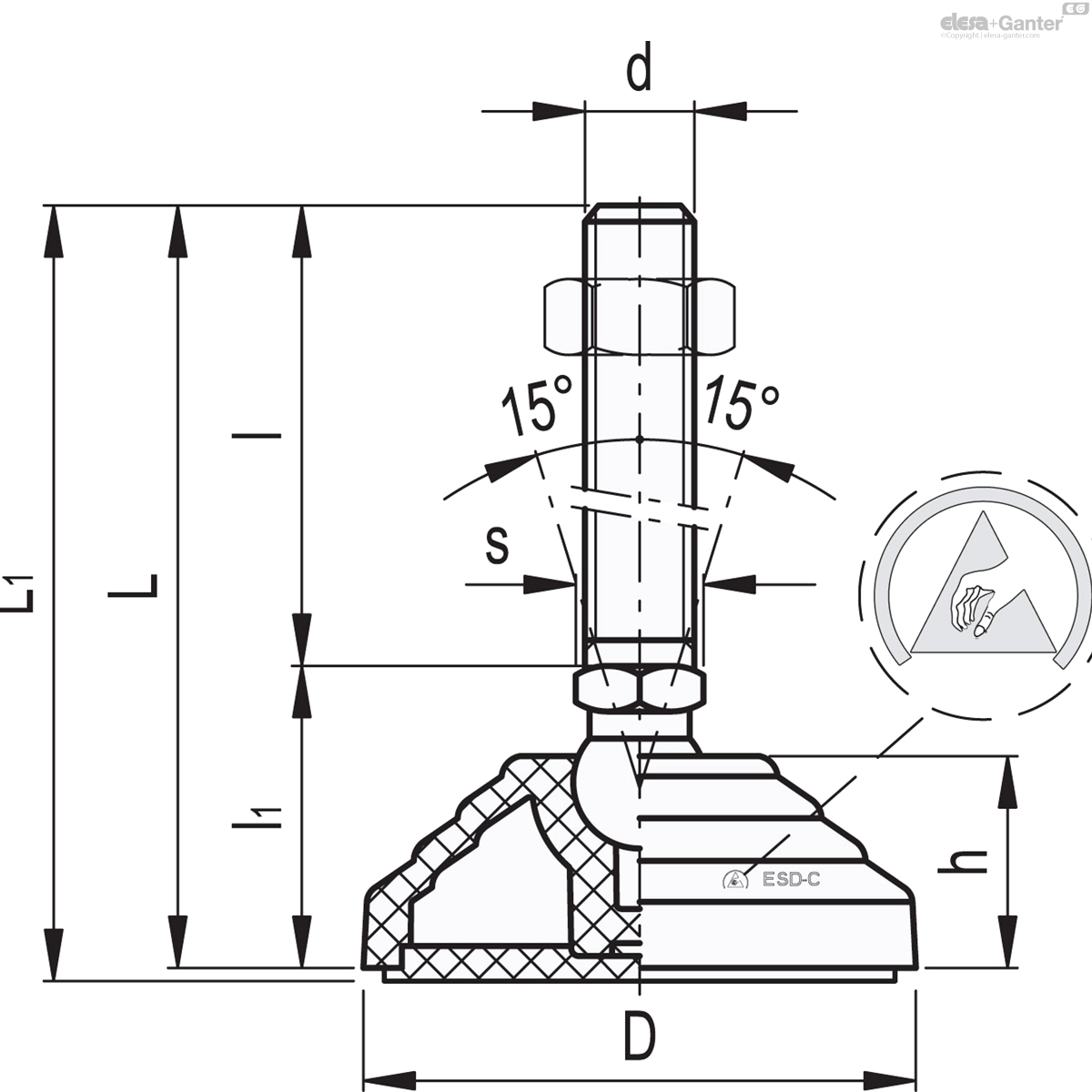

LV.A-AS-ESD-C

		D	d	L	L₁	l	l₁	h	s	Articulation Ø	Max. limit static load* [N]
Code	Description												Actions
307121-ESD	LV.A-60-14-AS-M8x43-ESD-C	60	M8	76	79	43	33	24	14	14	14000	89
307125-ESD	LV.A-60-14-AS-M8x68-ESD-C	60	M8	101	104	68	33	24	14	14	14000	96
307221-ESD	LV.A-60-14-AS-M10x43-ESD-C	60	M10	76	79	43	33	24	14	14	14000	96
307225-ESD	LV.A-60-14-AS-M10x68-ESD-C	60	M10	101	104	68	33	24	14	14	14000	108
307231-ESD	LV.A-60-14-AS-M10x98-ESD-C	60	M10	131	134	98	33	24	14	14	14000	122
307321-ESD	LV.A-60-14-AS-M12x43-ESD-C	60	M12	76	79	43	33	24	14	14	14000	105
307325-ESD	LV.A-60-14-AS-M12x68-ESD-C	60	M12	101	104	68	33	24	14	14	14000	122
307331-ESD	LV.A-60-14-AS-M12x98-ESD-C	60	M12	131	134	98	33	24	14	14	14000	143
307421-ESD	LV.A-60-14-AS-M14X68-ESD-C	60	M14	101	104	68	33	24	14	14	14000	105
307431-ESD	LV.A-60-14-AS-M14X98-ESD-C	60	M14	131	134	98	33	24	14	14	14000	122
307441-ESD	LV.A-60-14-AS-M14X148-ESD-C	60	M14	181	184	148	33	24	14	14	14000	143
307521-ESD	LV.A-60-14-AS-M16x68-ESD-C	60	M16	101	104	68	33	24	16	14	14000	165
307525-ESD	LV.A-60-14-AS-M16x108-ESD-C	60	M16	141	144	108	33	24	16	14	14000	215
307541-ESD	LV.A-60-14-AS-M16x148-ESD-C	60	M16	181	184	148	33	24	16	14	14000	268
307561-ESD	LV.A-60-14-AS-M16x168-ESD-C	60	M16	201	204	168	33	24	16	14	14000	292
307621-ESD	LV.A-60-24-AS-M16x58-ESD-C	60	M16	101	104	58	43	24	24	24	18000	235
307625-ESD	LV.A-60-24-AS-M16x98-ESD-C	60	M16	141	144	98	43	24	24	24	18000	289
307641-ESD	LV.A-60-24-AS-M16x138-ESD-C	60	M16	181	184	138	43	24	24	24	18000	340
307661-ESD	LV.A-60-24-AS-M16x158-ESD-C	60	M16	201	204	158	43	24	24	24	18000	345
307725-ESD	LV.A-60-24-AS-M20x98-ESD-C	60	M20	141	144	98	43	24	24	24	18000	362
307741-ESD	LV.A-60-24-AS-M20x138-ESD-C	60	M20	181	184	138	43	24	24	24	18000	437
307761-ESD	LV.A-60-24-AS-M20x158-ESD-C	60	M20	201	204	158	43	24	24	24	18000	485
307781-ESD	LV.A-60-24-AS-M20x198-ESD-C	60	M20	241	244	198	43	24	24	24	18000	561
307825-ESD	LV.A-60-24-AS-M24x98-ESD-C	60	M24	141	144	98	43	24	24	24	18000	445
307861-ESD	LV.A-60-24-AS-M24x158-ESD-C	60	M24	201	204	158	43	24	24	24	18000	560
307881-ESD	LV.A-60-24-AS-M24x198-ESD-C	60	M24	241	244	198	43	24	24	24	18000	795
308005-ESD	LV.A-70-14-AS-M8x43-ESD-C	70	M8	71	74	43	28	19	14	14	14000	85
308011-ESD	LV.A-70-14-AS-M8x68-ESD-C	70	M8	96	99	68	28	19	14	14	14000	92
308021-ESD	LV.A-70-14-AS-M10x43-ESD-C	70	M10	71	74	43	28	19	14	14	14000	92
308025-ESD	LV.A-70-14-AS-M10x68-ESD-C	70	M10	96	99	68	28	19	14	14	14000	104
308031-ESD	LV.A-70-14-AS-M10x98-ESD-C	70	M10	126	129	98	28	19	14	14	14000	118
308061-ESD	LV.A-70-14-AS-M12x43-ESD-C	70	M12	71	74	43	28	19	14	14	14000	101
308065-ESD	LV.A-70-14-AS-M12x68-ESD-C	70	M12	96	99	68	28	19	14	14	14000	118
308071-ESD	LV.A-70-14-AS-M12x98-ESD-C	70	M12	126	129	98	28	19	14	14	14000	139
308075-ESD	LV.A-70-14-AS-M14X68-ESD-C	70	M14	96	99	68	28	19	14	14	14000	118
308081-ESD	LV.A-70-14-AS-M14X98-ESD-C	70	M14	126	129	98	28	19	14	14	14000	139
308085-ESD	LV.A-70-14-AS-M14X148-ESD-C	70	M14	176	179	148	28	19	14	14	14000	211
308101-ESD	LV.A-70-14-AS-M16x68-ESD-C	70	M16	96	99	68	28	19	16	14	14000	161
308105-ESD	LV.A-70-14-AS-M16x108-ESD-C	70	M16	136	139	108	28	19	16	14	14000	211
308111-ESD	LV.A-70-14-AS-M16x148-ESD-C	70	M16	176	179	148	28	19	16	14	14000	264
308115-ESD	LV.A-70-14-AS-M16x168-ESD-C	70	M16	196	199	168	28	19	16	14	14000	288
308121-ESD	LV.A-80-14-AS-M8x43-ESD-C	80	M8	76	79	43	33	24	14	14	16000	122
308125-ESD	LV.A-80-14-AS-M8x68-ESD-C	80	M8	101	104	68	33	24	14	14	16000	129
308221-ESD	LV.A-80-14-AS-M10x43-ESD-C	80	M10	76	79	43	33	24	14	14	16000	129
308225-ESD	LV.A-80-14-AS-M10x68-ESD-C	80	M10	101	104	68	33	24	14	14	16000	141
308231-ESD	LV.A-80-14-AS-M10x98-ESD-C	80	M10	131	134	98	33	24	14	14	16000	155
308321-ESD	LV.A-80-14-AS-M12x43-ESD-C	80	M12	76	79	43	33	24	14	14	16000	138
308325-ESD	LV.A-80-14-AS-M12x68-ESD-C	80	M12	101	104	68	33	24	14	14	16000	155
308331-ESD	LV.A-80-14-AS-M12x98-ESD-C	80	M12	131	134	98	33	24	14	14	16000	176
308421-ESD	LV.A-80-14-AS-M14X68-ESD-C	80	M14	101	104	68	33	24	14	14	16000	138
308431-ESD	LV.A-80-14-AS-M14X98-ESD-C	80	M14	131	134	98	33	24	14	14	16000	155
308441-ESD	LV.A-80-14-AS-M14X148-ESD-C	80	M14	181	184	148	33	24	14	14	16000	176
308521-ESD	LV.A-80-14-AS-M16x68-ESD-C	80	M16	101	104	68	33	24	16	14	16000	198
308525-ESD	LV.A-80-14-AS-M16x108-ESD-C	80	M16	141	144	108	33	24	16	14	16000	248
308541-ESD	LV.A-80-14-AS-M16x148-ESD-C	80	M16	181	184	148	33	24	16	14	16000	301
308561-ESD	LV.A-80-14-AS-M16x168-ESD-C	80	M16	201	204	168	33	24	16	14	16000	325
308621-ESD	LV.A-80-24-AS-M16x58-ESD-C	80	M16	101	104	58	43	24	24	24	18000	261
308625-ESD	LV.A-80-24-AS-M16x98-ESD-C	80	M16	141	144	98	43	24	24	24	18000	315
308641-ESD	LV.A-80-24-AS-M16x138-ESD-C	80	M16	181	184	138	43	24	24	24	18000	366
308661-ESD	LV.A-80-24-AS-M16x158-ESD-C	80	M16	201	204	158	43	24	24	24	18000	371
308725-ESD	LV.A-80-24-AS-M20x98-ESD-C	80	M20	141	144	98	43	24	24	24	18000	388
308741-ESD	LV.A-80-24-AS-M20x138-ESD-C	80	M20	181	184	138	43	24	24	24	18000	463
308761-ESD	LV.A-80-24-AS-M20x158-ESD-C	80	M20	201	204	158	43	24	24	24	18000	511
308781-ESD	LV.A-80-24-AS-M20x198-ESD-C	80	M20	241	244	198	43	24	24	24	18000	587
308825-ESD	LV.A-80-24-AS-M24x98-ESD-C	80	M24	141	144	98	43	24	24	24	18000	471
308861-ESD	LV.A-80-24-AS-M24x158-ESD-C	80	M24	201	204	158	43	24	24	24	18000	586
308881-ESD	LV.A-80-24-AS-M24x198-ESD-C	80	M24	241	244	198	43	24	24	24	18000	821
309451-ESD	LV.A-100-14-AS-M8x43-ESD-C	100	M8	76	79	43	33	24	14	14	18000	170
309453-ESD	LV.A-100-14-AS-M8x68-ESD-C	100	M8	101	104	68	33	24	14	14	18000	177
309461-ESD	LV.A-100-14-AS-M10x43-ESD-C	100	M10	76	79	43	33	24	14	14	18000	177
309463-ESD	LV.A-100-14-AS-M10x68-ESD-C	100	M10	101	104	68	33	24	14	14	18000	189
309465-ESD	LV.A-100-14-AS-M10x98-ESD-C	100	M10	131	134	98	33	24	14	14	18000	204
309471-ESD	LV.A-100-14-AS-M12x43-ESD-C	100	M12	76	79	43	33	24	14	14	18000	186
309473-ESD	LV.A-100-14-AS-M12x68-ESD-C	100	M12	101	104	68	33	24	14	14	18000	203
309475-ESD	LV.A-100-14-AS-M12x98-ESD-C	100	M12	131	134	98	33	24	14	14	18000	224
309477-ESD	LV.A-100-14-AS-M14X68-ESD-C	100	M14	101	104	68	33	24	14	14	18000	203
309479-ESD	LV.A-100-14-AS-M14X98-ESD-C	100	M14	131	134	98	33	24	14	14	18000	224
309480-ESD	LV.A-100-14-AS-M14X148-ESD-C	100	M14	181	184	148	33	24	14	14	18000	296
309481-ESD	LV.A-100-14-AS-M16x68-ESD-C	100	M16	101	104	68	33	24	16	14	18000	243
309483-ESD	LV.A-100-14-AS-M16x108-ESD-C	100	M16	141	144	108	33	24	16	14	18000	296
309485-ESD	LV.A-100-14-AS-M16x148-ESD-C	100	M16	181	184	148	33	24	16	14	18000	350
309487-ESD	LV.A-100-14-AS-M16x168-ESD-C	100	M16	201	204	168	33	24	16	14	18000	374
309521-ESD	LV.A-100-24-AS-M16x58-ESD-C	100	M16	101	104	58	43	24	24	24	25000	315
309525-ESD	LV.A-100-24-AS-M16x98-ESD-C	100	M16	141	144	98	43	24	24	24	25000	369
309541-ESD	LV.A-100-24-AS-M16x138-ESD-C	100	M16	181	184	138	43	24	24	24	25000	420
309561-ESD	LV.A-100-24-AS-M16x158-ESD-C	100	M16	201	204	158	43	24	24	24	25000	425
309625-ESD	LV.A-100-24-AS-M20x98-ESD-C	100	M20	141	144	98	43	24	24	24	25000	442
309641-ESD	LV.A-100-24-AS-M20x138-ESD-C	100	M20	181	184	138	43	24	24	24	25000	517
309661-ESD	LV.A-100-24-AS-M20x158-ESD-C	100	M20	201	204	158	43	24	24	24	25000	565
309681-ESD	LV.A-100-24-AS-M20x198-ESD-C	100	M20	241	244	198	43	24	24	24	25000	641
309725-ESD	LV.A-100-24-AS-M24x98-ESD-C	100	M24	141	144	98	43	24	24	24	25000	525
309761-ESD	LV.A-100-24-AS-M24x158-ESD-C	100	M24	201	204	158	43	24	24	24	25000	640
309781-ESD	LV.A-100-24-AS-M24x198-ESD-C	100	M24	241	244	198	43	24	24	24	25000	875
310221-ESD	LV.A-125-24-AS-M16x58-ESD-C	125	M16	125	128	58	67	46	24	24	28000	476
310225-ESD	LV.A-125-24-AS-M16x98-ESD-C	125	M16	165	168	98	67	46	24	24	28000	530
310241-ESD	LV.A-125-24-AS-M16x138-ESD-C	125	M16	205	208	138	67	46	24	24	28000	581
310261-ESD	LV.A-125-24-AS-M16x158-ESD-C	125	M16	225	228	158	67	46	24	24	28000	586
310325-ESD	LV.A-125-24-AS-M20x98-ESD-C	125	M20	165	168	98	67	46	24	24	28000	603
310341-ESD	LV.A-125-24-AS-M20x138-ESD-C	125	M20	205	208	138	67	46	24	24	28000	678
310361-ESD	LV.A-125-24-AS-M20x158-ESD-C	125	M20	225	228	158	67	46	24	24	28000	726
310381-ESD	LV.A-125-24-AS-M20x198-ESD-C	125	M20	265	268	198	67	46	24	24	28000	802
310425-ESD	LV.A-125-24-AS-M24x98-ESD-C	125	M24	165	168	98	67	46	24	24	28000	686
310461-ESD	LV.A-125-24-AS-M24x158-ESD-C	125	M24	225	228	158	67	46	24	24	28000	801
310481-ESD	LV.A-125-24-AS-M24x198-ESD-C	125	M24	265	268	198	67	46	24	24	28000	1036
