GN 101

Adjustable hand levers

Zinc die casting, Bushing / Threaded bolt Steel

Enquire Now

GN 101

Adjustable hand levers

with internal thread

GN-101

Adjustable hand levers

with threaded stud

Description

Specification

Handle

Zinc die casting

plastic coated

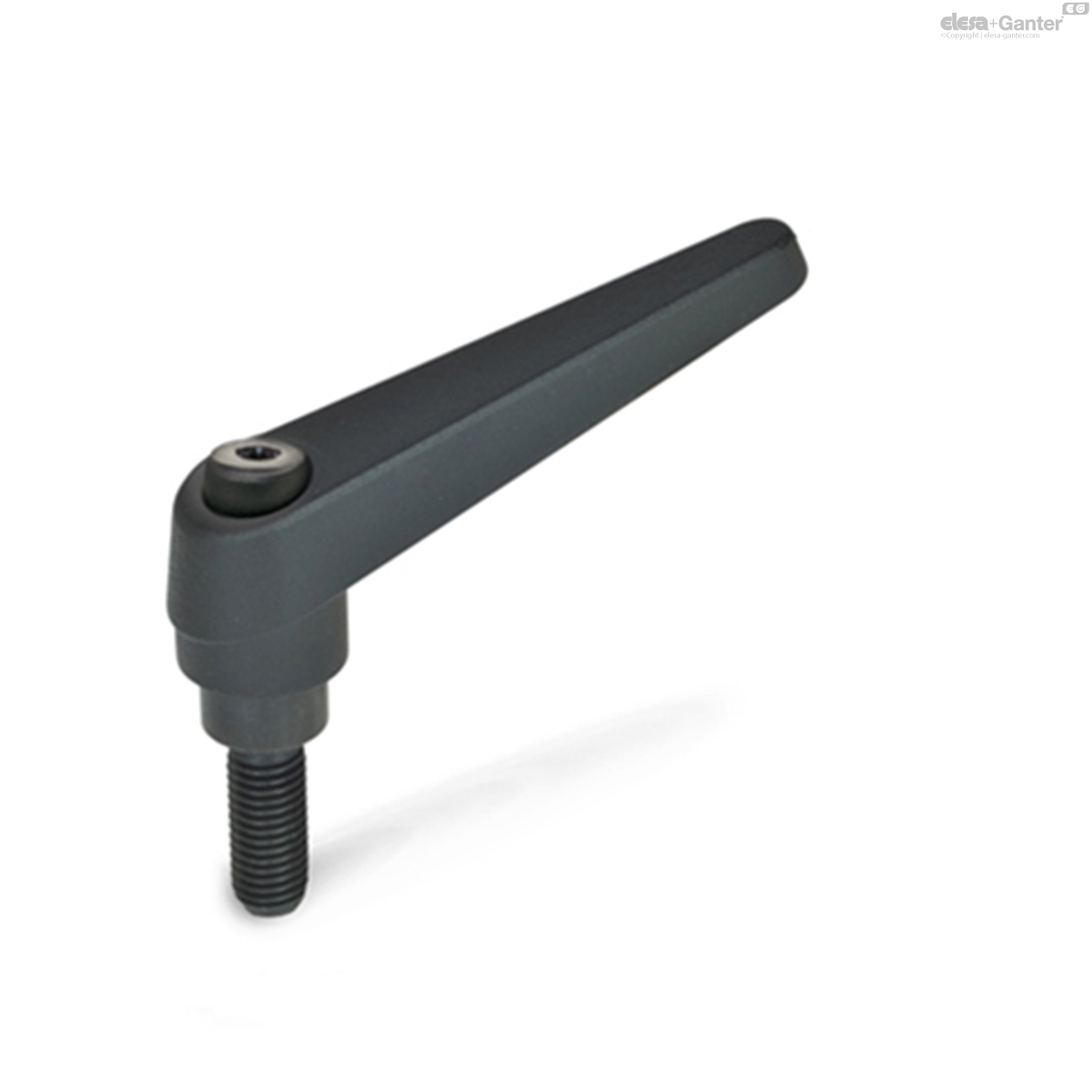

black, RAL 9005, textured finish SW

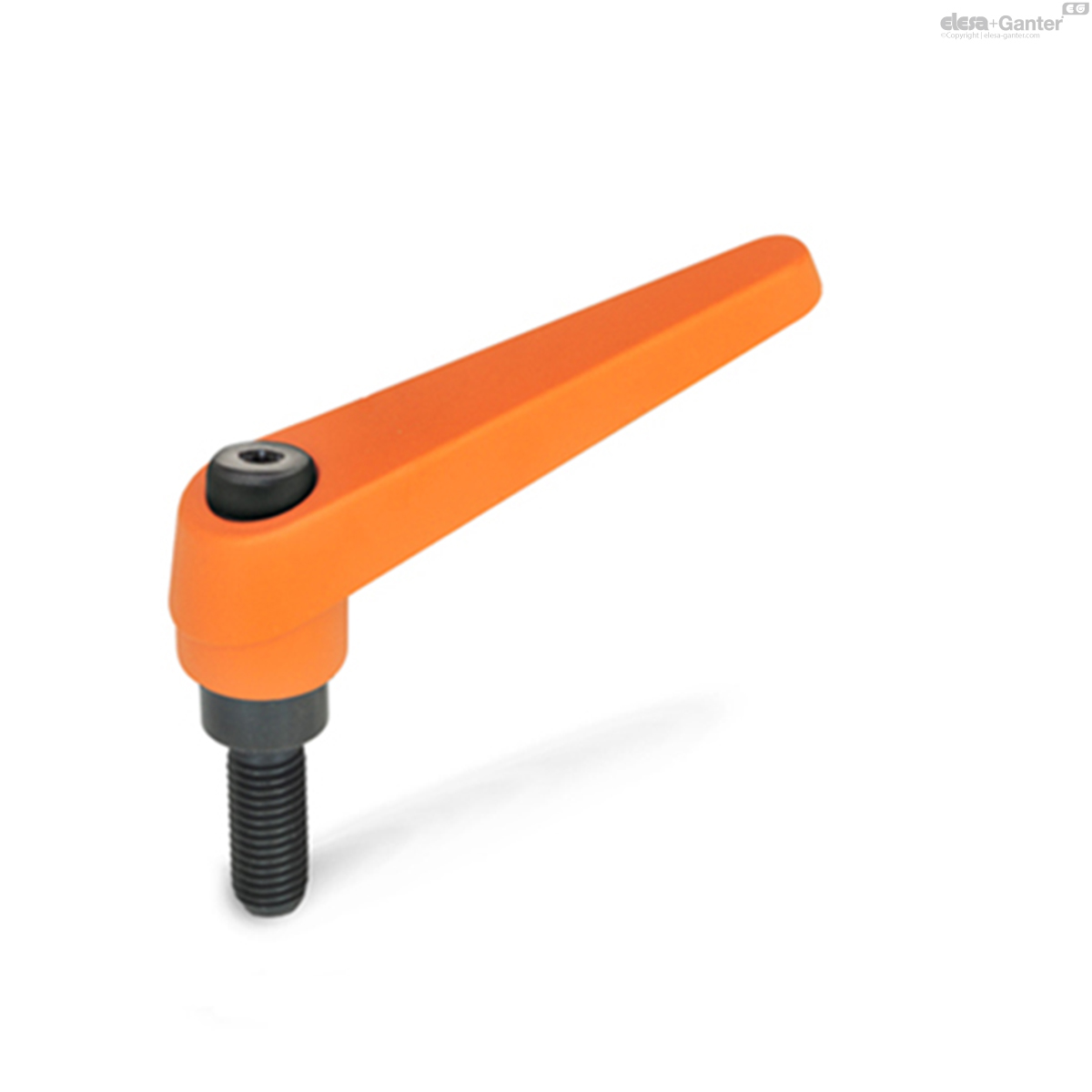

orange, RAL 2004, textured finish OS

Version with internal thread

Threaded bush and retaining screw

Steel (5.8), blackened

Version with threaded stud

Threaded stud and retaining screw

Steel (5.8), blackened

Information

Adjustable hand levers GN 101 are ideal whenever parts have to be clamped in a confined space or in a particular lever position. The centre insert is connected to the lever via serrations which can easily be disengaged.

Pulling the lever disengages serrations and allowing to be swivelled to the ideal clamping position. On releasing the lever the serrations automatically re-engage.

Technical information

Strength values of screws

GN-101

	Color	d₁	d₂	l₁	d₃	h₁	h₂	h₃ ≈	h₄	l₂
Code												Actions
GN 101-14-M5-12-OS	OS - RAL 2004	14	M 5	12	10	25	4.5	35	3.5	45	36
GN 101-14-M5-12-SW	SW - RAL 9004	14	M 5	12	10	25	4.5	35	3.5	45	36
GN 101-14-M5-16-OS	OS - RAL 2004	14	M 5	16	10	25	4.5	35	3.5	45	37
GN 101-14-M5-16-SW	SW - RAL 9004	14	M 5	16	10	25	4.5	35	3.5	45	37
GN 101-14-M5-20-OS	OS - RAL 2004	14	M 5	20	10	25	4.5	35	3.5	45	37
GN 101-14-M5-20-SW	SW - RAL 9004	14	M 5	20	10	25	4.5	35	3.5	45	37
GN 101-14-M5-25-OS	OS - RAL 2004	14	M 5	25	10	25	4.5	35	3.5	45	38
GN 101-14-M5-25-SW	SW - RAL 9004	14	M 5	25	10	25	4.5	35	3.5	45	38
GN 101-14-M5-32-OS	OS - RAL 2004	14	M 5	32	10	25	4.5	35	3.5	45	39
GN 101-14-M5-32-SW	SW - RAL 9004	14	M 5	32	10	25	4.5	35	3.5	45	39
GN 101-14-M5-40-OS	OS - RAL 2004	14	M 5	40	10	25	4.5	35	3.5	45	40
GN 101-14-M5-40-SW	SW - RAL 9004	14	M 5	40	10	25	4.5	35	3.5	45	40
GN 101-14-M5-50-OS	OS - RAL 2004	14	M 5	50	10	25	4.5	35	3.5	45	41
GN 101-14-M5-50-SW	SW - RAL 9004	14	M 5	50	10	25	4.5	35	3.5	45	41
GN 101-14-M6-12-OS	OS - RAL 2004	14	M 6	12	10	25	4.5	35	3.5	45	37
GN 101-14-M6-12-SW	SW - RAL 9004	14	M 6	12	10	25	4.5	35	3.5	45	37
GN 101-14-M6-16-OS	OS - RAL 2004	14	M 6	16	10	25	4.5	35	3.5	45	37
GN 101-14-M6-16-SW	SW - RAL 9004	14	M 6	16	10	25	4.5	35	3.5	45	37
GN 101-14-M6-20-OS	OS - RAL 2004	14	M 6	20	10	25	4.5	35	3.5	45	38
GN 101-14-M6-20-SW	SW - RAL 9004	14	M 6	20	10	25	4.5	35	3.5	45	38
GN 101-14-M6-25-OS	OS - RAL 2004	14	M 6	25	10	25	4.5	35	3.5	45	39
GN 101-14-M6-25-SW	SW - RAL 9004	14	M 6	25	10	25	4.5	35	3.5	45	39
GN 101-14-M6-32-OS	OS - RAL 2004	14	M 6	32	10	25	4.5	35	3.5	45	40
GN 101-14-M6-32-SW	SW - RAL 9004	14	M 6	32	10	25	4.5	35	3.5	45	40
GN 101-14-M6-40-OS	OS - RAL 2004	14	M 6	40	10	25	4.5	35	3.5	45	42
GN 101-14-M6-40-SW	SW - RAL 9004	14	M 6	40	10	25	4.5	35	3.5	45	42
GN 101-14-M6-50-OS	OS - RAL 2004	14	M 6	50	10	25	4.5	35	3.5	45	43
GN 101-14-M6-50-SW	SW - RAL 9004	14	M 6	50	10	25	4.5	35	3.5	45	43
GN 101-18-M6-16-OS	OS - RAL 2004	18	M 6	16	13.5	31	6.5	45	4	62	76
GN 101-18-M6-16-SW	SW - RAL 9004	18	M 6	16	13.5	31	6.5	45	4	62	76
GN 101-18-M6-20-OS	OS - RAL 2004	18	M 6	20	13.5	31	6.5	45	4	62	77
GN 101-18-M6-20-SW	SW - RAL 9004	18	M 6	20	13.5	31	6.5	45	4	62	77
GN 101-18-M6-25-OS	OS - RAL 2004	18	M 6	25	13.5	31	6.5	45	4	62	78
GN 101-18-M6-25-SW	SW - RAL 9004	18	M 6	25	13.5	31	6.5	45	4	62	78
GN 101-18-M6-32-OS	OS - RAL 2004	18	M 6	32	13.5	31	6.5	45	4	62	79
GN 101-18-M6-32-SW	SW - RAL 9004	18	M 6	32	13.5	31	6.5	45	4	62	79
GN 101-18-M6-40-OS	OS - RAL 2004	18	M 6	40	13.5	31	6.5	45	4	62	81
GN 101-18-M6-40-SW	SW - RAL 9004	18	M 6	40	13.5	31	6.5	45	4	62	81
GN 101-18-M6-50-OS	OS - RAL 2004	18	M 6	50	13.5	31	6.5	45	4	62	82
GN 101-18-M6-50-SW	SW - RAL 9004	18	M 6	50	13.5	31	6.5	45	4	62	82
GN 101-18-M6-63-OS	OS - RAL 2004	18	M 6	63	13.5	31	6.5	45	4	62	84
GN 101-18-M6-63-SW	SW - RAL 9004	18	M 6	63	13.5	31	6.5	45	4	62	84
GN 101-18-M8-16-OS	OS - RAL 2004	18	M 8	16	13.5	31	6.5	45	4	62	80
GN 101-18-M8-16-SW	SW - RAL 9004	18	M 8	16	13.5	31	6.5	45	4	62	80
GN 101-18-M8-20-OS	OS - RAL 2004	18	M 8	20	13.5	31	6.5	45	4	62	80
GN 101-18-M8-20-SW	SW - RAL 9004	18	M 8	20	13.5	31	6.5	45	4	62	80
GN 101-18-M8-25-OS	OS - RAL 2004	18	M 8	25	13.5	31	6.5	45	4	62	82
GN 101-18-M8-25-SW	SW - RAL 9004	18	M 8	25	13.5	31	6.5	45	4	62	82
GN 101-18-M8-32-OS	OS - RAL 2004	18	M 8	32	13.5	31	6.5	45	4	62	84
GN 101-18-M8-32-SW	SW - RAL 9004	18	M 8	32	13.5	31	6.5	45	4	62	84
GN 101-18-M8-40-OS	OS - RAL 2004	18	M 8	40	13.5	31	6.5	45	4	62	86
GN 101-18-M8-40-SW	SW - RAL 9004	18	M 8	40	13.5	31	6.5	45	4	62	86
GN 101-18-M8-50-OS	OS - RAL 2004	18	M 8	50	13.5	31	6.5	45	4	62	89
GN 101-18-M8-50-SW	SW - RAL 9004	18	M 8	50	13.5	31	6.5	45	4	62	89
GN 101-18-M8-63-OS	OS - RAL 2004	18	M 8	63	13.5	31	6.5	45	4	62	93
GN 101-18-M8-63-SW	SW - RAL 9004	18	M 8	63	13.5	31	6.5	45	4	62	93
GN 101-22-M10-20-OS	OS - RAL 2004	22	M 10	20	16	36	8	52	4	74	133
GN 101-22-M10-20-SW	SW - RAL 9004	22	M 10	20	16	36	8	52	4	74	133
GN 101-22-M10-25-OS	OS - RAL 2004	22	M 10	25	16	36	8	52	4	74	135
GN 101-22-M10-25-SW	SW - RAL 9004	22	M 10	25	16	36	8	52	4	74	135
GN 101-22-M10-32-OS	OS - RAL 2004	22	M 10	32	16	36	8	52	4	74	138
GN 101-22-M10-32-SW	SW - RAL 9004	22	M 10	32	16	36	8	52	4	74	138
GN 101-22-M10-40-OS	OS - RAL 2004	22	M 10	40	16	36	8	52	4	74	142
GN 101-22-M10-40-SW	SW - RAL 9004	22	M 10	40	16	36	8	52	4	74	142
GN 101-22-M10-50-OS	OS - RAL 2004	22	M 10	50	16	36	8	52	4	74	147
GN 101-22-M10-50-SW	SW - RAL 9004	22	M 10	50	16	36	8	52	4	74	147
GN 101-22-M10-63-OS	OS - RAL 2004	22	M 10	63	16	36	8	52	4	74	153
GN 101-22-M10-63-SW	SW - RAL 9004	22	M 10	63	16	36	8	52	4	74	153
GN 101-22-M10-80-OS	OS - RAL 2004	22	M 10	80	16	36	8	52	4	74	162
GN 101-22-M10-80-SW	SW - RAL 9004	22	M 10	80	16	36	8	52	4	74	162
GN 101-25-M12-25-OS	OS - RAL 2004	25	M 12	25	19	43	11	63	4	89	203
GN 101-25-M12-25-SW	SW - RAL 9004	25	M 12	25	19	43	11	63	4	89	203
GN 101-25-M12-32-OS	OS - RAL 2004	25	M 12	32	19	43	11	63	4	89	207
GN 101-25-M12-32-SW	SW - RAL 9004	25	M 12	32	19	43	11	63	4	89	207
GN 101-25-M12-40-OS	OS - RAL 2004	25	M 12	40	19	43	11	63	4	89	212
GN 101-25-M12-40-SW	SW - RAL 9004	25	M 12	40	19	43	11	63	4	89	212
GN 101-25-M12-50-OS	OS - RAL 2004	25	M 12	50	19	43	11	63	4	89	220
GN 101-25-M12-50-SW	SW - RAL 9004	25	M 12	50	19	43	11	63	4	89	220
GN 101-25-M12-63-OS	OS - RAL 2004	25	M 12	63	19	43	11	63	4	89	229
GN 101-25-M12-63-SW	SW - RAL 9004	25	M 12	63	19	43	11	63	4	89	229
GN 101-25-M12-80-OS	OS - RAL 2004	25	M 12	80	19	43	11	63	4	89	240
GN 101-25-M12-80-SW	SW - RAL 9004	25	M 12	80	19	43	11	63	4	89	240
GN 101-30-M16-32-OS	OS - RAL 2004	30	M 16	32	23	50.5	12	76	5	108	363
GN 101-30-M16-32-SW	SW - RAL 9004	30	M 16	32	23	50.5	12	76	5	108	363
GN 101-30-M16-40-OS	OS - RAL 2004	30	M 16	40	23	50.5	12	76	5	108	374
GN 101-30-M16-40-SW	SW - RAL 9004	30	M 16	40	23	50.5	12	76	5	108	374
GN 101-30-M16-50-OS	OS - RAL 2004	30	M 16	50	23	50.5	12	76	5	108	386
GN 101-30-M16-50-SW	SW - RAL 9004	30	M 16	50	23	50.5	12	76	5	108	386
GN 101-30-M16-63-OS	OS - RAL 2004	30	M 16	63	23	50.5	12	76	5	108	405
GN 101-30-M16-63-SW	SW - RAL 9004	30	M 16	63	23	50.5	12	76	5	108	405
GN 101-30-M16-80-OS	OS - RAL 2004	30	M 16	80	23	50.5	12	76	5	108	427
GN 101-30-M16-80-SW	SW - RAL 9004	30	M 16	80	23	50.5	12	76	5	108	427
