DIN 950

Handwheels

Cast Iron / Aluminum

Enquire Now

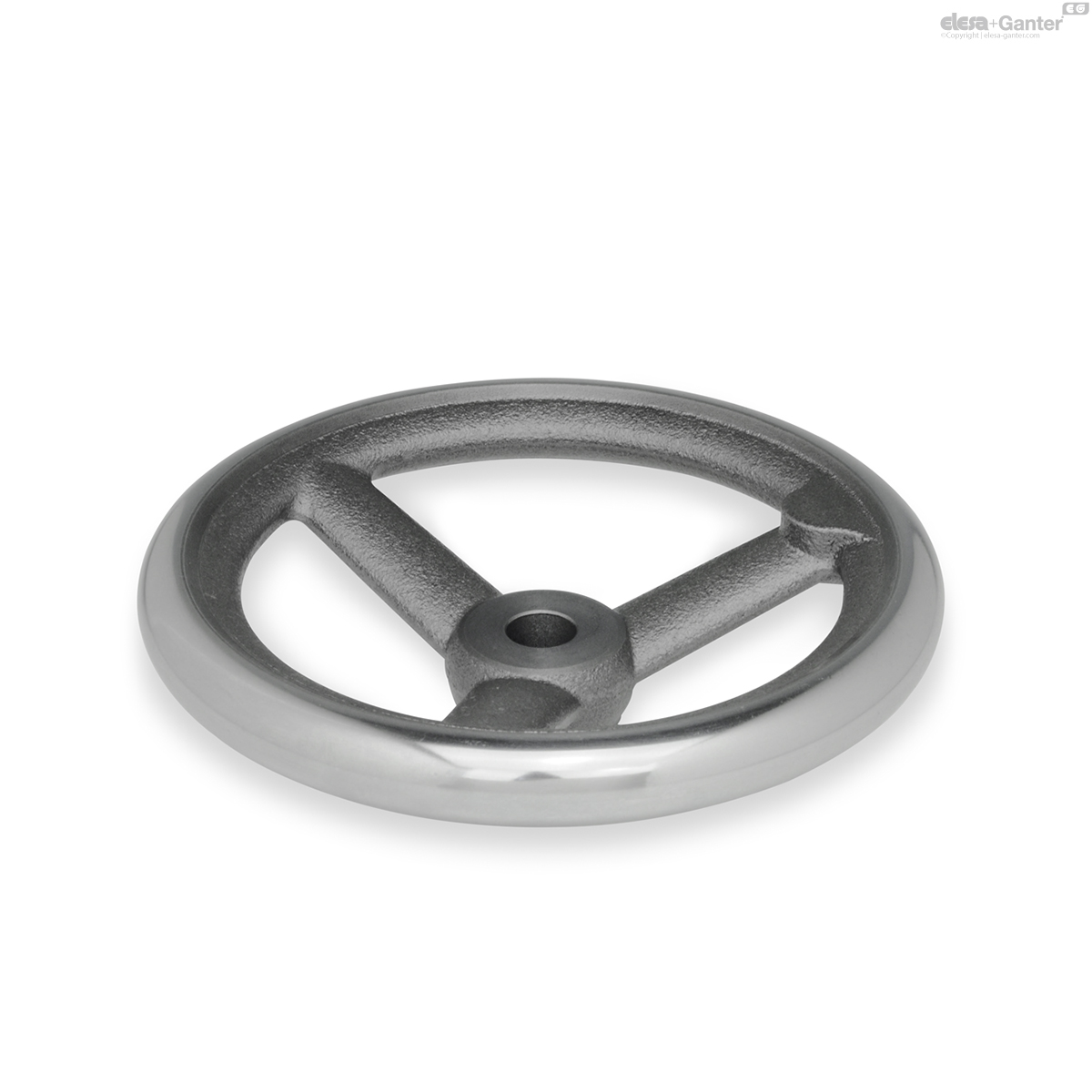

DIN 950-GG-B

Handwheels

Cast iron, without keyway

DIN 950-GG-K

Handwheels

Cast iron, with keyway DIN 6885-1 P9

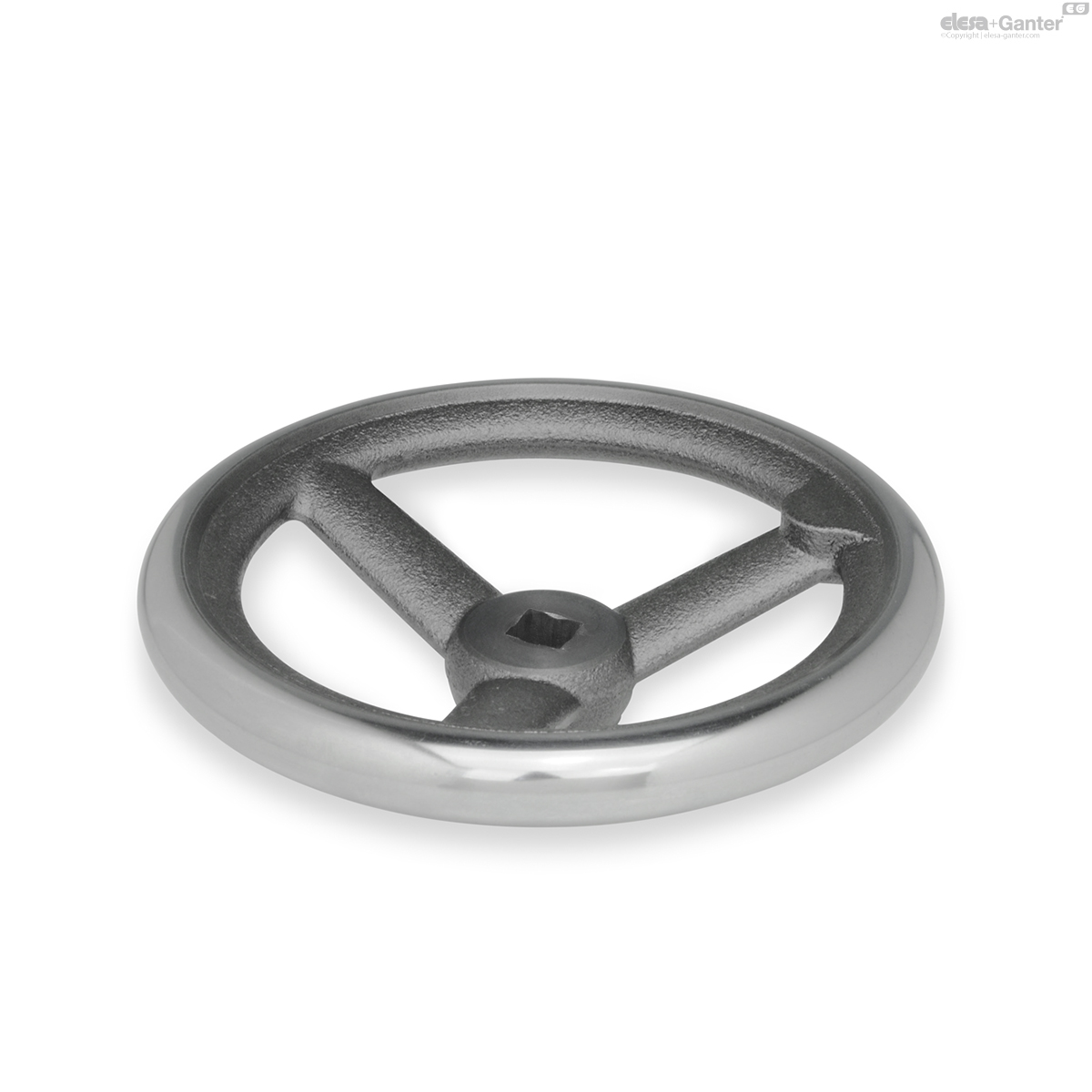

DIN 950-GG-V

Handwheels

Cast iron, with square

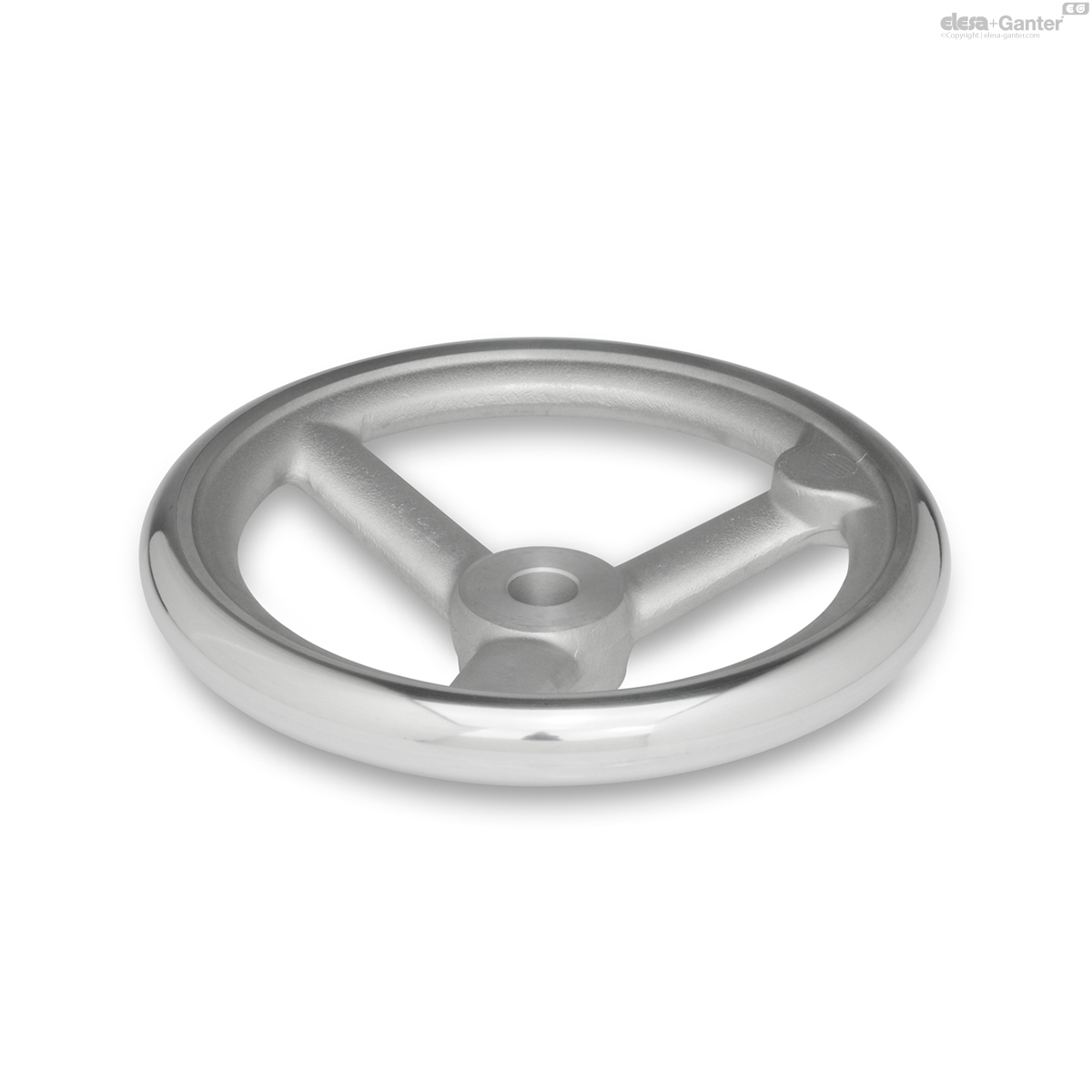

DIN 950-AL-B

Handwheels

Aluminum, without keyway

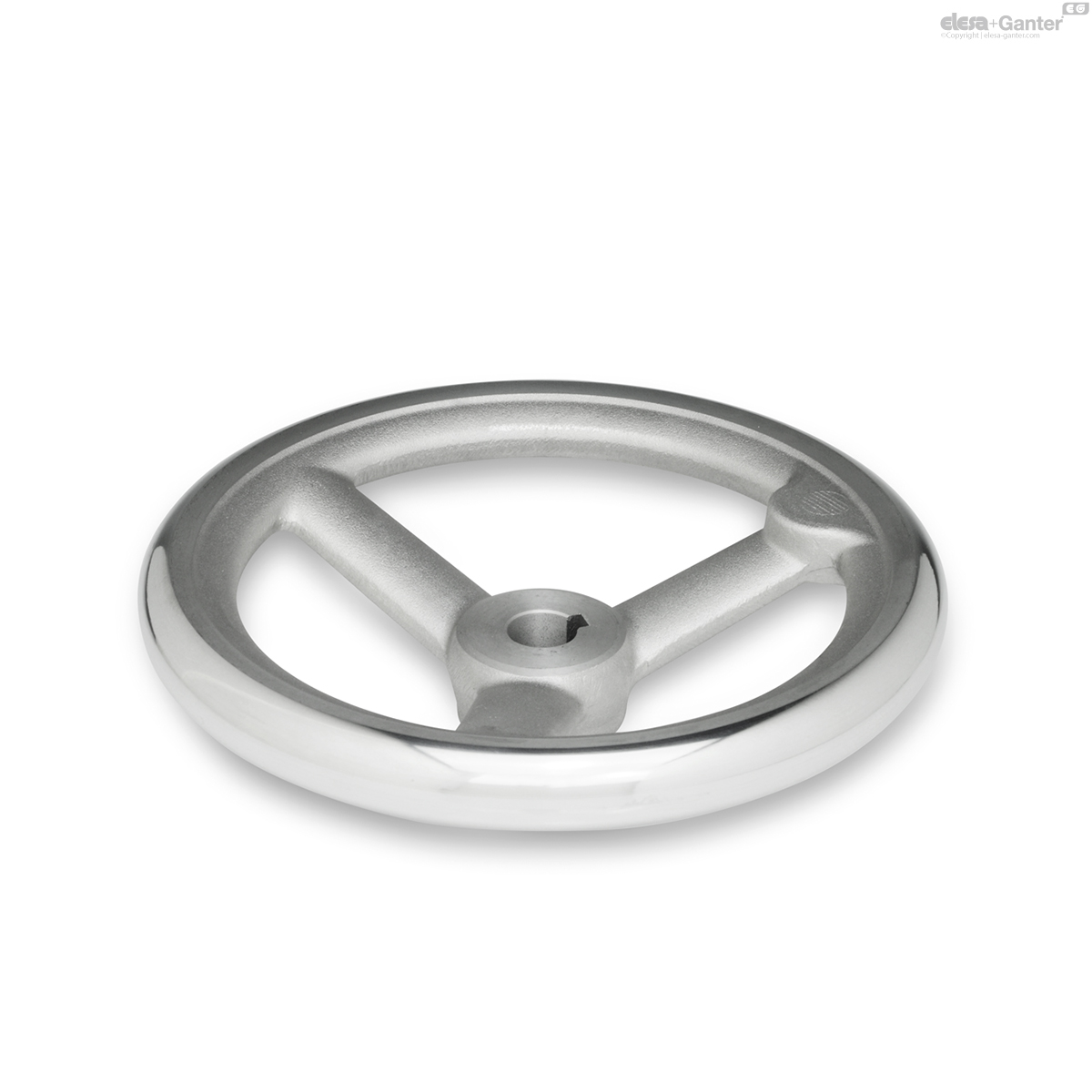

DIN 950-AL-K

Handwheels

Aluminum, with keyway DIN 6885-1 P9

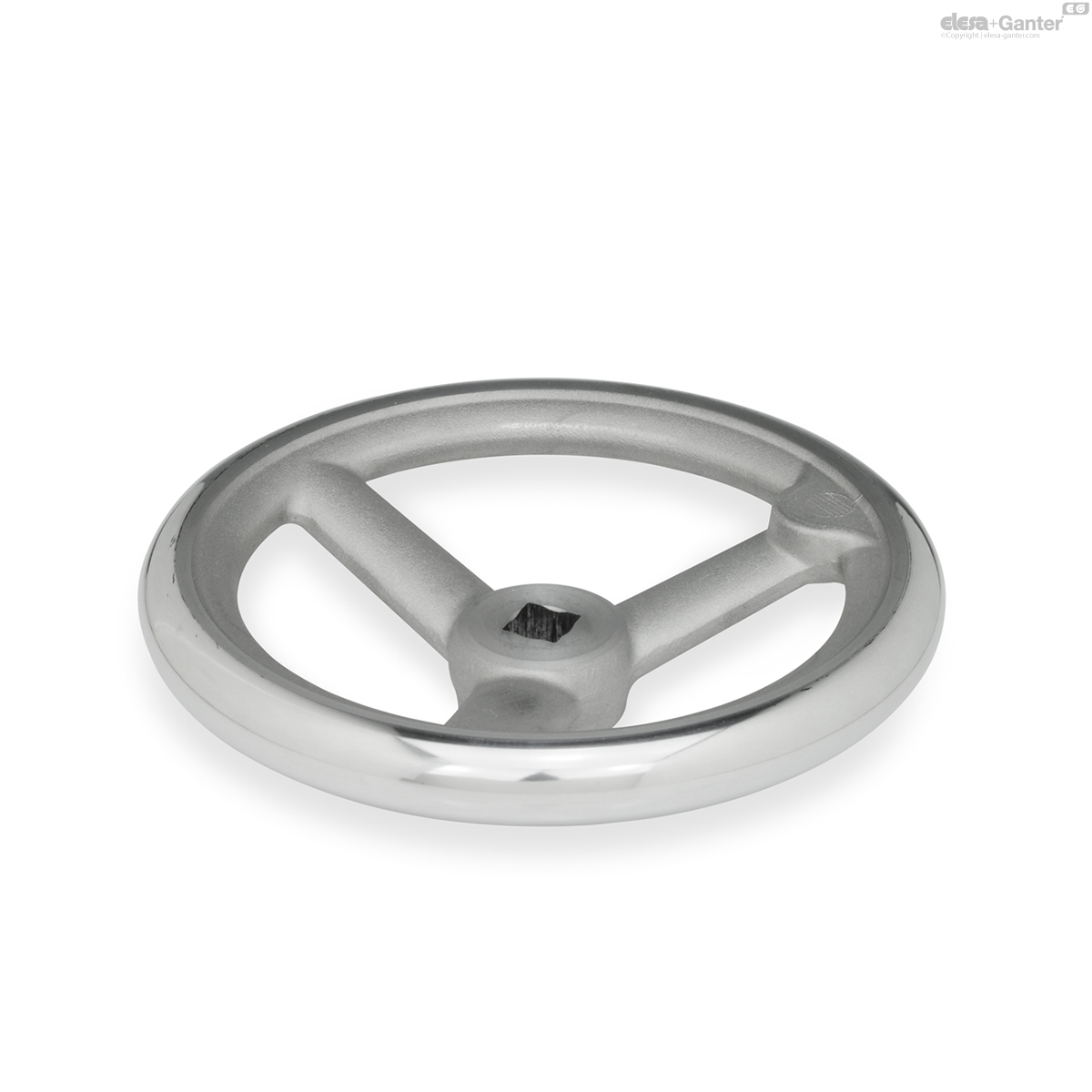

DIN 950-AL-V

Handwheels

Aluminum, with square

Description

Specification

Bore codes

Version B: Without keyway
Version K: With keyway DIN 6885-1 P9
Version V: With square

Types

Type A: Without handle

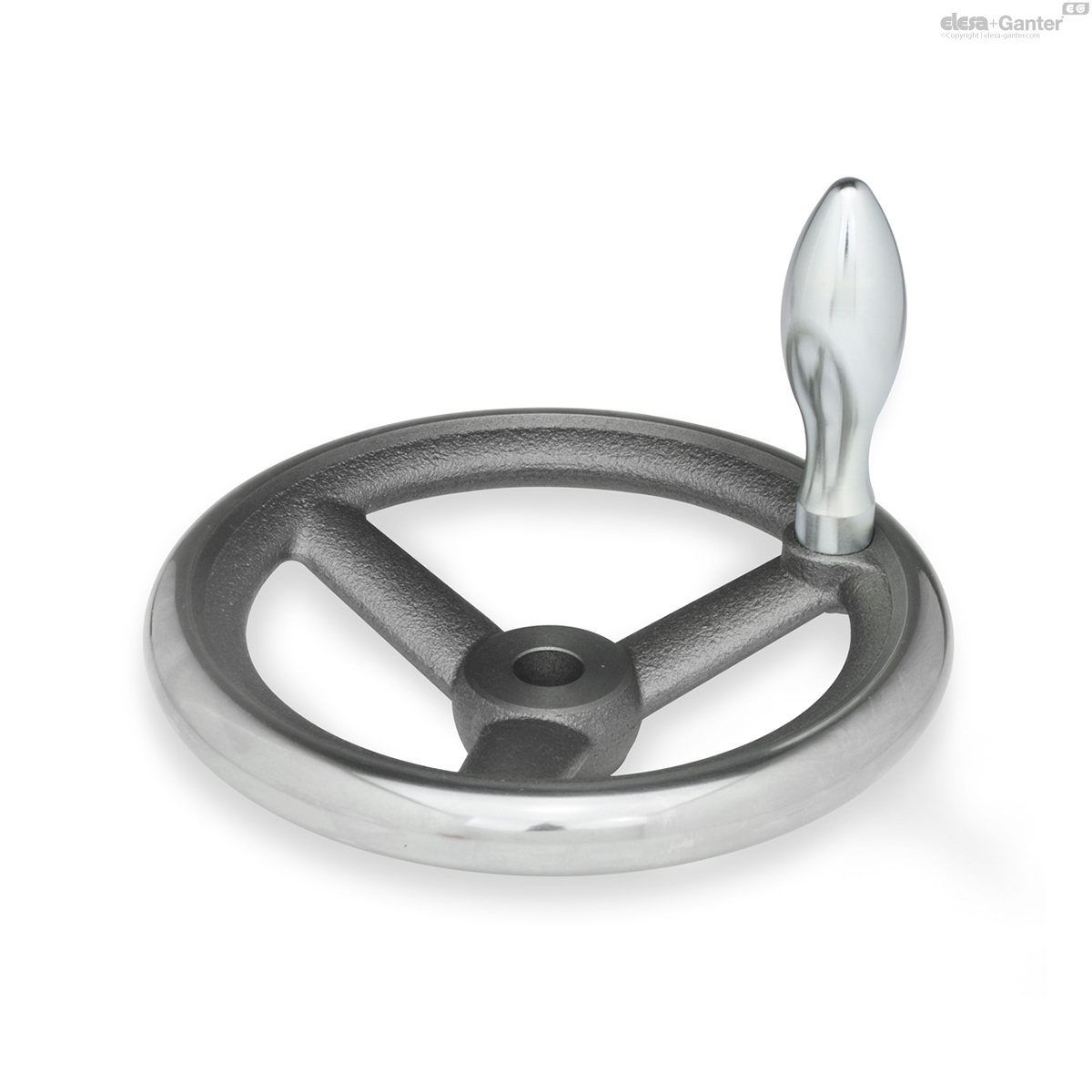

Type F: With fixed handle
Type D: With revolving handle

Cast iron GG

Hub machined

Rim turned and polished

Concentricity and axial runout deviation < 0.4

Handles

DIN 39

DIN 98

Steel, zinc plated, blue passivated

Aluminum AL

Hub machined

Rim turned and polished

Concentricity and axial runout deviation < 0.4

Unmachined body shot-blasted

Fixed handle DIN 39

Steel, zinc plated, blue passivated

Revolving handle DIN 98

Plastic, polyamide (PA), black

Spindle steel, zinc plated, blue passivated

Information

Going beyond the DIN standard, handwheels DIN 950 are also available with Ø d₁ = 180 and in types F and D with fixed or revolving handle.

Accessory

GN 184 Countersunk Washers (for Axial Fixing)

Technical information

Keyway P9 DIN 6885-1
Squares DIN 79
ISO-Fundamental Tolerances
Cross Holes GN 110

DIN 950-GG-B

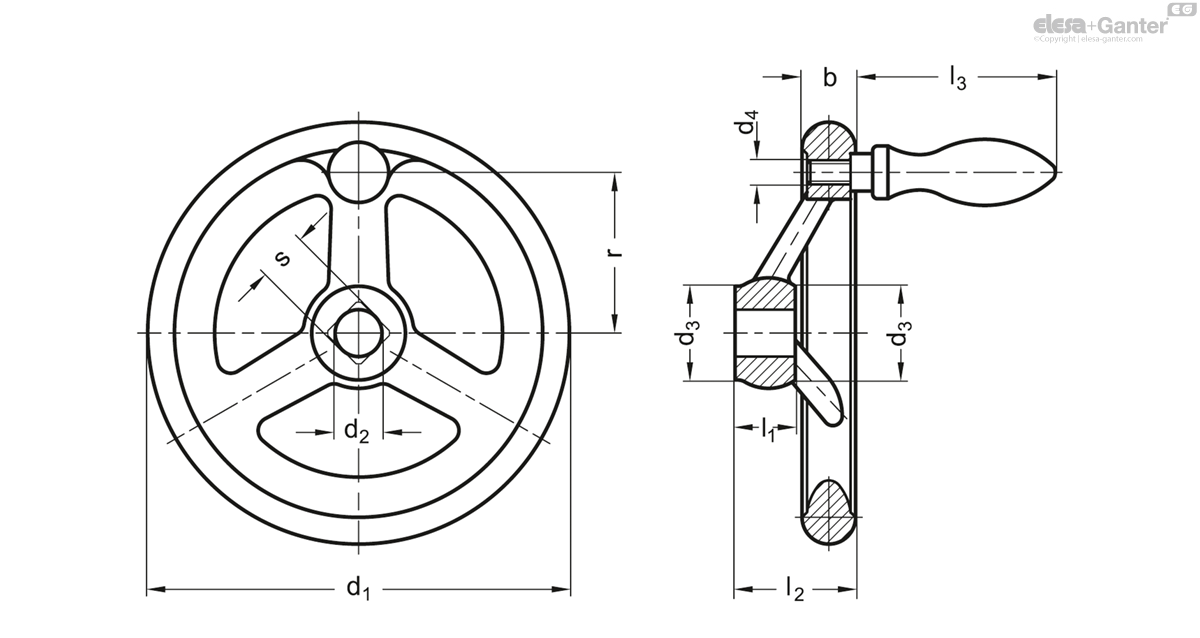

	Color	d₁	d₂ H7 Bore	b	d₃ ≈	d₄	l₁	l₂ ≈	l₃ ≈	r	Ø Handle	Spokes no.
Code														Actions
DIN 950-GG-80-B10-A	A	80	10	14	24	-	16	29	-	-	-	3	300
DIN 950-GG-80-B10-D	D	80	10	14	24	M 6	16	29	53	27	16	3	357
DIN 950-GG-80-B10-F	F	80	10	14	24	M 6	16	29	48.5	27	16	3	347
DIN 950-GG-80-B12-A	A	80	12	14	24	-	16	29	-	-	-	3	305
DIN 950-GG-80-B12-D	D	80	12	14	24	M 6	16	29	53	27	16	3	350
DIN 950-GG-80-B12-F	F	80	12	14	24	M 6	16	29	48.5	27	16	3	340
DIN 950-GG-100-B10-A	A	100	10	15	26	-	17	33	-	-	-	3	500
DIN 950-GG-100-B10-D	D	100	10	15	26	M 6	17	33	53	36	16	3	554
DIN 950-GG-100-B10-F	F	100	10	15	26	M 6	17	33	48.5	36	16	3	544
DIN 950-GG-100-B12-A	A	100	12	15	26	-	17	33	-	-	-	3	490
DIN 950-GG-100-B12-D	D	100	12	15	26	M 6	17	33	53	36	16	3	549
DIN 950-GG-100-B12-F	F	100	12	15	26	M 6	17	33	48.5	36	16	3	539
DIN 950-GG-125-B12-A	A	125	12	16	28	-	18	36	-	-	-	3	699
DIN 950-GG-125-B12-D	D	125	12	16	28	M 8	18	36	65	47	20	3	699
DIN 950-GG-125-B12-F	F	125	12	16	28	M 8	18	36	62	47	20	3	750
DIN 950-GG-125-B14-A	A	125	14	16	28	-	18	36	-	-	-	3	695
DIN 950-GG-125-B14-D	D	125	14	16	28	M 8	18	36	65	47	20	3	600
DIN 950-GG-125-B14-F	F	125	14	16	28	M 8	18	36	62	47	20	3	747
DIN 950-GG-140-B14-A	A	140	14	17	30	-	19	39	-	-	-	3	940
DIN 950-GG-140-B14-D	D	140	14	17	30	M 8	19	39	65	52	20	3	1030
DIN 950-GG-140-B14-F	F	140	14	17	30	M 8	19	39	62	52	20	3	1018
DIN 950-GG-140-B16-A	A	140	16	17	30	-	19	39	-	-	-	3	925
DIN 950-GG-140-B16-D	D	140	16	17	30	M 8	19	39	65	52	20	3	990
DIN 950-GG-140-B16-F	F	140	16	17	30	M 8	19	39	62	52	20	3	1000
DIN 950-GG-160-B14-A	A	160	14	18	33	-	20	40	-	-	-	3	1120
DIN 950-GG-160-B14-D	D	160	14	18	33	M 10	20	40	80	62	25	3	1218
DIN 950-GG-160-B14-F	F	160	14	18	33	M 10	20	40	77	62	25	3	1211
DIN 950-GG-160-B15-A	A	160	15	18	33	-	20	40	-	-	-	3	1080
DIN 950-GG-160-B15-D	D	160	15	18	33	M 10	20	40	80	62	25	3	1214
DIN 950-GG-160-B15-F	F	160	15	18	33	M 10	20	40	77	62	25	3	1207
DIN 950-GG-160-B16-A	A	160	16	18	33	-	20	40	-	-	-	3	1070
DIN 950-GG-160-B16-D	D	160	16	18	33	M 10	20	40	80	62	25	3	1210
DIN 950-GG-160-B16-F	F	160	16	18	33	M 10	20	40	77	62	25	3	1205
DIN 950-GG-180-B16-A	A	180	16	20	35	-	22	43	-	-	-	3	1616
DIN 950-GG-180-B16-D	D	180	16	20	35	M 10	22	43	80	72	25	3	1778
DIN 950-GG-180-B16-F	F	180	16	20	35	M 10	22	43	77	72	25	3	1768
DIN 950-GG-180-B18-A	A	180	18	20	35	-	22	43	-	-	-	3	1608
DIN 950-GG-180-B18-D	D	180	18	20	35	M 10	22	43	80	72	25	3	1770
DIN 950-GG-180-B18-F	F	180	18	20	35	M 10	22	43	77	72	25	3	1760
DIN 950-GG-200-B18-A	A	200	18	22	38	-	24	45	-	-	-	3	1900
DIN 950-GG-200-B18-D	D	200	18	22	38	M 10	24	45	80	80	25	3	2000
DIN 950-GG-200-B18-F	F	200	18	22	38	M 10	24	45	77	80	25	3	2325
DIN 950-GG-200-B20-A	A	200	20	22	38	-	24	45	-	-	-	3	1900
DIN 950-GG-200-B20-D	D	200	20	22	38	M 10	24	45	80	80	25	3	2120
DIN 950-GG-200-B20-F	F	200	20	22	38	M 10	24	45	77	80	25	3	2317
DIN 950-GG-200-B22-A	A	200	22	22	38	-	24	45	-	-	-	3	2000
DIN 950-GG-200-B22-D	D	200	22	22	38	M 10	24	45	80	80	25	3	2100
DIN 950-GG-200-B22-F	F	200	22	22	38	M 10	24	45	77	80	25	3	2000
DIN 950-GG-250-B22-A	A	250	22	26	48	-	28	50	-	-	-	5	3500
DIN 950-GG-250-B22-D	D	250	22	26	48	M 12	28	50	102	101	32	5	4174
DIN 950-GG-250-B22-F	F	250	22	26	48	M 12	28	50	96.5	101	32	5	4347
DIN 950-GG-250-B24-A	A	250	24	26	48	-	28	50	-	-	-	5	3787
DIN 950-GG-250-B24-D	D	250	24	26	48	M 12	28	50	102	101	32	5	4156
DIN 950-GG-250-B24-F	F	250	24	26	48	M 12	28	50	96.5	101	32	5	4129
DIN 950-GG-250-B26-A	A	250	26	26	48	-	28	50	-	-	-	5	3600
DIN 950-GG-250-B26-D	D	250	26	26	48	M 12	28	50	102	101	32	5	4123
DIN 950-GG-250-B26-F	F	250	26	26	48	M 12	28	50	96.5	101	32	5	4096
DIN 950-GG-315-B26-A	A	315	26	28	53	-	33	56	-	-	-	5	6000
DIN 950-GG-315-B26-D	D	315	26	28	53	M 12	33	56	102	132	32	5	6360
DIN 950-GG-315-B26-F	F	315	26	28	53	M 12	33	56	96.5	132	32	5	6333
DIN 950-GG-315-B28-A	A	315	28	28	53	-	33	56	-	-	-	5	5970
DIN 950-GG-315-B28-D	D	315	28	28	53	M 12	33	56	102	132	32	5	6000
DIN 950-GG-315-B28-F	F	315	28	28	53	M 12	33	56	96.5	132	32	5	6312
DIN 950-GG-315-B30-A	A	315	30	28	53	-	33	56	-	-	-	5	5950
DIN 950-GG-315-B30-D	D	315	30	28	53	M 12	33	56	102	132	32	5	6319
DIN 950-GG-315-B30-F	F	315	30	28	53	M 12	33	56	96.5	132	32	5	6292
DIN 950-GG-400-B30-A	A	400	30	32	65	-	38	63	-	-	-	5	10000
DIN 950-GG-400-B30-D	D	400	30	32	65	M 12	38	63	102	171	32	5	9760
DIN 950-GG-400-B30-F	F	400	30	32	65	M 12	38	63	96.5	171	32	5	10200
DIN 950-GG-400-B32-A	A	400	32	32	65	-	38	63	-	-	-	5	10215
DIN 950-GG-400-B32-D	D	400	32	32	65	M 12	38	63	102	171	32	5	10769
DIN 950-GG-400-B32-F	F	400	32	32	65	M 12	38	63	96.5	171	32	5	10721
DIN 950-GG-400-B34-A	A	400	34	32	65	-	38	63	-	-	-	5	10166
DIN 950-GG-400-B34-D	D	400	34	32	65	M 12	38	63	102	171	32	5	10720
DIN 950-GG-400-B34-F	F	400	34	32	65	M 12	38	63	96.5	171	32	5	10672
DIN 950-GG-500-B34-A	A	500	34	34	78	-	45	72	-	-	-	5	14210
DIN 950-GG-500-B34-D	D	500	34	34	78	M 12	45	72	102	220	32	5	15200
DIN 950-GG-500-B34-F	F	500	34	34	78	M 12	45	72	96.5	220	32	5	15716
DIN 950-GG-500-B36-A	A	500	36	34	78	-	45	72	-	-	-	5	15150
DIN 950-GG-500-B36-D	D	500	36	34	78	M 12	45	72	102	220	32	5	15704
DIN 950-GG-500-B36-F	F	500	36	34	78	M 12	45	72	96.5	220	32	5	15656
DIN 950-GG-500-B40-A	A	500	40	34	78	-	45	72	-	-	-	5	14500
DIN 950-GG-500-B40-D	D	500	40	34	78	M 12	45	72	102	220	32	5	14820
DIN 950-GG-500-B40-F	F	500	40	34	78	M 12	45	72	96.5	220	32	5	15556
