DIN 910

Threaded Plugs

Steel / Stainless Steel, with Collar and External Hex

Enquire Now

Description

Specification

Types

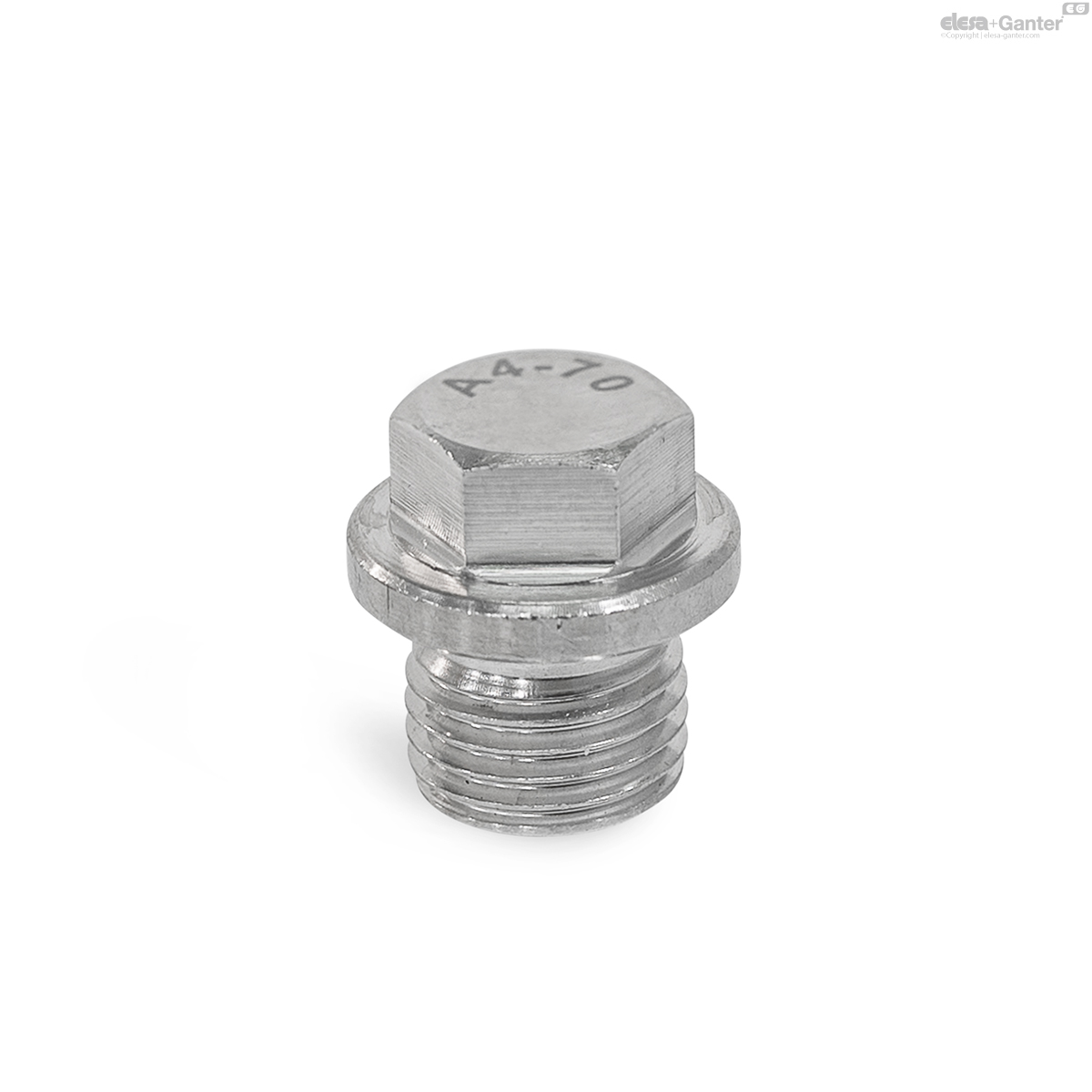

Type A: Without sealing ring

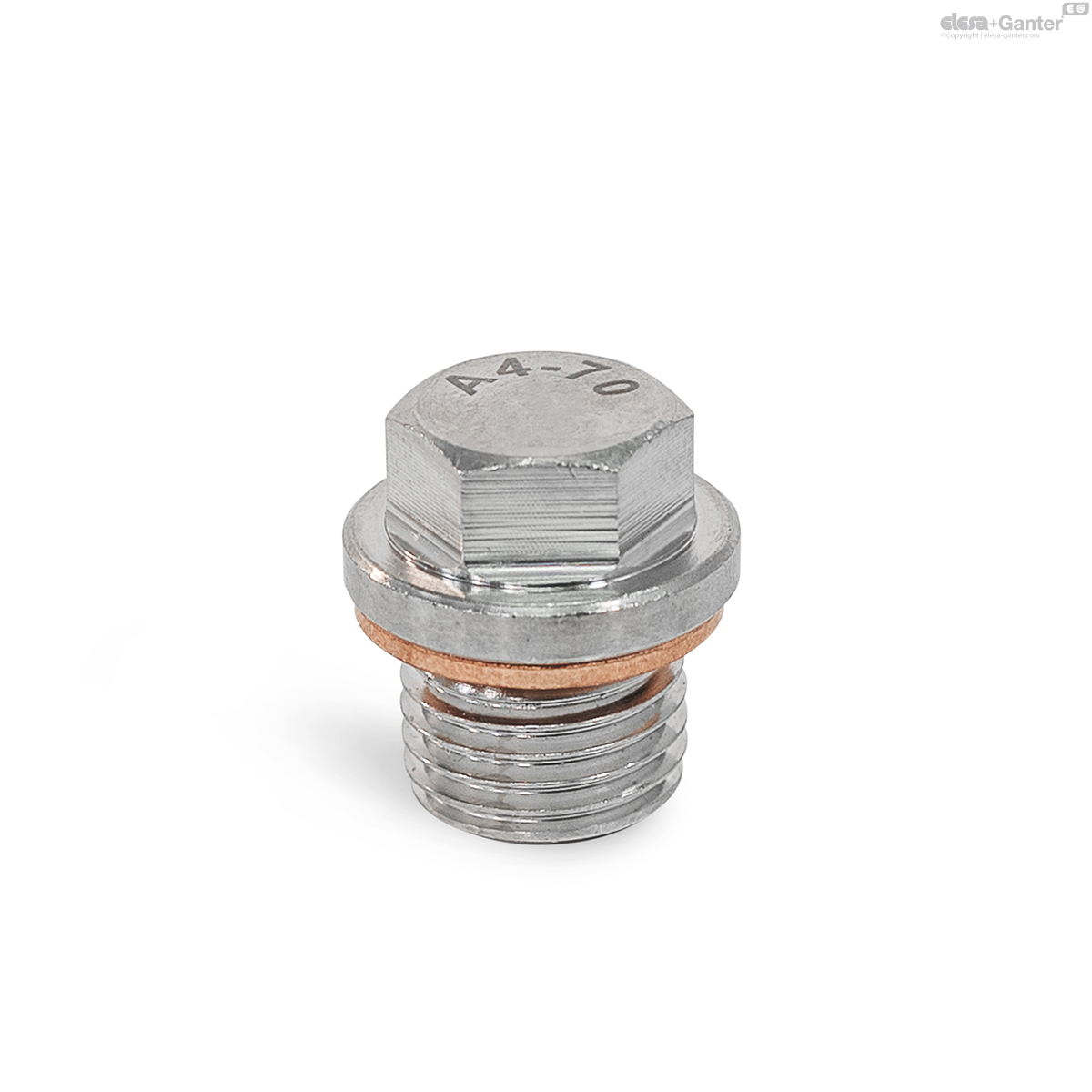

Type AC: With sealing ring in copper
Type AA: With sealing ring in aluminum

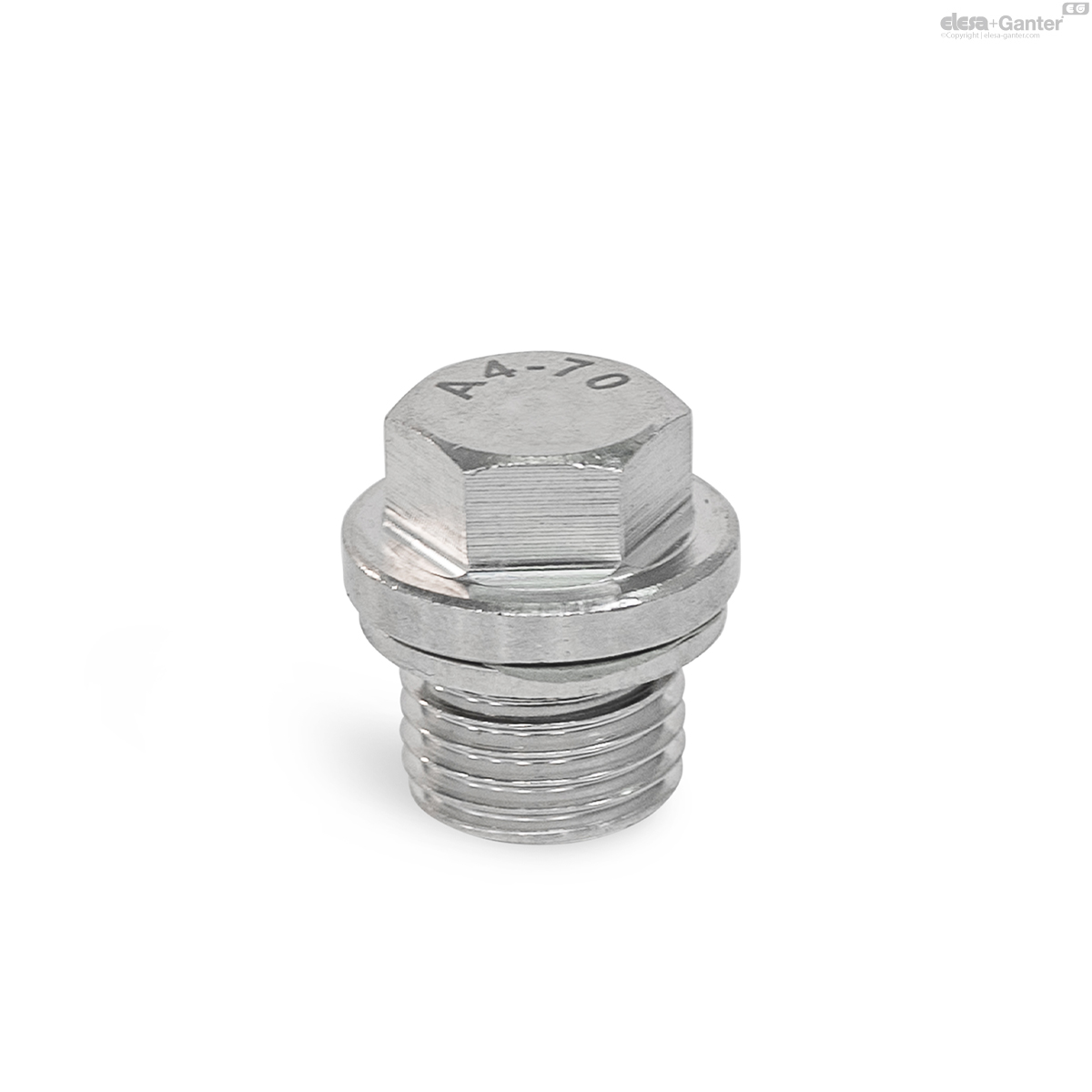

Type AN: With sealing ring in stainless steel

Threaded plug

Steel ST

Zinc plated, blue passivated

Property class 5.8

Stainless steel AISI 316 / AISI 316Ti A4

Sealing ring DIN 7603

for type AC / AA / AN

Information

Threaded plugs DIN 910 are used, for example, on filling, drain or inspection openings of gear boxes and hydraulic tanks.

Accessory

DIN 7603 Sealing Rings

Technical information

ISO-Fundamental Tolerances
Strength Values of Screws
Stainless Steel Characteristics

DIN 910-A4

	Color	d₁	d₂ h14	d₃	d₄	l₁ ±0.2	l₂ ±0.5	l₃	s	A/F
Code												Actions
DIN 910-A4-G1-A	A	G 1	39	33.5	-	16	16	11	-	27	200
DIN 910-A4-G1-AA	AA	G 1	39	33.5	39	16	16	11	2	27	200
DIN 910-A4-G1-AC	AC	G 1	39	33.5	39	16	16	11	2	27	200
DIN 910-A4-G1-AN	AN	G 1	39	33.5	39	16	16	11	2	27	200
DIN 910-A4-G1/2-A	A	G 1/2	26	21.3	-	14	12	8	-	19	70
DIN 910-A4-G1/2-AA	AA	G 1/2	26	21.3	26	14	12	8	1.5	19	70
DIN 910-A4-G1/2-AC	AC	G 1/2	26	21.3	26	14	12	8	1.5	19	70
DIN 910-A4-G1/2-AN	AN	G 1/2	26	21.3	26	14	12	8	1.5	19	70
DIN 910-A4-G1/4-A	A	G 1/4	18	13.4	-	12	9	6	-	13	24
DIN 910-A4-G1/4-AA	AA	G 1/4	18	13.4	18	12	9	6	1.5	13	24
DIN 910-A4-G1/4-AC	AC	G 1/4	18	13.4	18	12	9	6	1.5	13	24
DIN 910-A4-G1/4-AN	AN	G 1/4	18	13.4	18	12	9	6	1.5	13	24
DIN 910-A4-G1/8-A	A	G 1/8	14	10	-	8	9	6	-	10	12
DIN 910-A4-G1/8-AA	AA	G 1/8	14	10	13.5	8	9	6	1	10	12
DIN 910-A4-G1/8-AC	AC	G 1/8	14	10	13.5	8	9	6	1	10	12
DIN 910-A4-G1/8-AN	AN	G 1/8	14	10	13.5	8	9	6	1	10	12
DIN 910-A4-G3/4-A	A	G 3/4	32	26.7	-	16	14	10	-	24	127
DIN 910-A4-G3/4-AA	AA	G 3/4	32	26.7	32	16	14	10	2	24	127
DIN 910-A4-G3/4-AC	AC	G 3/4	32	26.7	32	16	14	10	2	24	127
DIN 910-A4-G3/4-AN	AN	G 3/4	32	26.7	32	16	14	10	2	24	127
DIN 910-A4-G3/8-A	A	G 3/8	22	17	-	12	9	6	-	17	38
DIN 910-A4-G3/8-AA	AA	G 3/8	22	17	21	12	9	6	1.5	17	38
DIN 910-A4-G3/8-AC	AC	G 3/8	22	17	21	12	9	6	1.5	17	38
DIN 910-A4-G3/8-AN	AN	G 3/8	22	17	21	12	9	6	1.5	17	38
DIN 910-A4-G11/2-A	A	G 1 1/2	55	48.1	-	16	17	12	-	30	363
DIN 910-A4-G11/2-AA	AA	G 1 1/2	55	48.1	55	16	17	12	2	30	363
DIN 910-A4-G11/2-AC	AC	G 1 1/2	55	48.1	55	16	17	12	2	30	363
DIN 910-A4-G11/2-AN	AN	G 1 1/2	55	48.1	55	16	17	12	2	30	363
DIN 910-A4-G11/4-A	A	G 1 1/4	49	42.2	-	16	17	12	-	30	303
DIN 910-A4-G11/4-AA	AA	G 1 1/4	49	42.2	49	16	17	12	2	30	303
DIN 910-A4-G11/4-AC	AC	G 1 1/4	49	42.2	49	16	17	12	2	30	303
DIN 910-A4-G11/4-AN	AN	G 1 1/4	49	42.2	49	16	17	12	2	30	303
DIN 910-A4-M8x1-A	A	M 8 x 1	14	8.3	-	8	9	6	-	10	10
DIN 910-A4-M8x1-AA	AA	M 8 x 1	14	8.3	11.5	8	9	6	1	10	10
DIN 910-A4-M8x1-AC	AC	M 8 x 1	14	8.3	11.5	8	9	6	1	10	10
DIN 910-A4-M8x1-AN	AN	M 8 x 1	14	8.3	11.5	8	9	6	1	10	10
DIN 910-A4-M10x1-A	A	M 10 x 1	14	10.3	-	8	9	6	-	10	12
DIN 910-A4-M10x1-AA	AA	M 10 x 1	14	10.3	13.5	8	9	6	1	10	12
DIN 910-A4-M10x1-AC	AC	M 10 x 1	14	10.3	13.5	8	9	6	1	10	12
DIN 910-A4-M10x1-AN	AN	M 10 x 1	14	10.3	13.5	8	9	6	1	10	12
DIN 910-A4-M12x1,5-A	A	M 12 x 1.5	17	12.3	-	12	9	6	-	13	21
DIN 910-A4-M12x1,5-AA	AA	M 12 x 1.5	17	12.3	16	12	9	6	1.5	13	21
DIN 910-A4-M12x1,5-AC	AC	M 12 x 1.5	17	12.3	16	12	9	6	1.5	13	21
DIN 910-A4-M12x1,5-AN	AN	M 12 x 1.5	17	12.3	16	12	9	6	1.5	13	21
DIN 910-A4-M14x1,5-A	A	M 14 x 1.5	19	14.3	-	12	9	6	-	13	26
DIN 910-A4-M14x1,5-AA	AA	M 14 x 1.5	19	14.3	18	12	9	6	1.5	13	26
DIN 910-A4-M14x1,5-AC	AC	M 14 x 1.5	19	14.3	18	12	9	6	1.5	13	26
DIN 910-A4-M14x1,5-AN	AN	M 14 x 1.5	19	14.3	18	12	9	6	1.5	13	26
DIN 910-A4-M16x1,5-A	A	M 16 x 1.5	21	16.3	-	12	9	6	-	17	36
DIN 910-A4-M16x1,5-AA	AA	M 16 x 1.5	21	16.3	20	12	9	6	1.5	17	36
DIN 910-A4-M16x1,5-AC	AC	M 16 x 1.5	21	16.3	20	12	9	6	1.5	17	36
DIN 910-A4-M16x1,5-AN	AN	M 16 x 1.5	21	16.3	20	12	9	6	1.5	17	36
DIN 910-A4-M18x1,5-A	A	M 18 x 1.5	23	18.3	-	12	12	8	-	17	49
DIN 910-A4-M18x1,5-AA	AA	M 18 x 1.5	23	18.3	22	12	12	8	1.5	17	49
DIN 910-A4-M18x1,5-AC	AC	M 18 x 1.5	23	18.3	22	12	12	8	1.5	17	49
DIN 910-A4-M18x1,5-AN	AN	M 18 x 1.5	23	18.3	22	12	12	8	1.5	17	49
DIN 910-A4-M20x1,5-A	A	M 20 x 1.5	25	20.3	-	14	12	8	-	19	66
DIN 910-A4-M20x1,5-AA	AA	M 20 x 1.5	25	20.3	24	14	12	8	1.5	19	66
DIN 910-A4-M20x1,5-AC	AC	M 20 x 1.5	25	20.3	24	14	12	8	1.5	19	66
DIN 910-A4-M20x1,5-AN	AN	M 20 x 1.5	25	20.3	24	14	12	8	1.5	19	66
DIN 910-A4-M22x1,5-A	A	M 22 x 1.5	27	22.3	-	14	12	8	-	19	76
DIN 910-A4-M22x1,5-AA	AA	M 22 x 1.5	27	22.3	27	14	12	8	1.5	19	76
DIN 910-A4-M22x1,5-AC	AC	M 22 x 1.5	27	22.3	27	14	12	8	1.5	19	76
DIN 910-A4-M22x1,5-AN	AN	M 22 x 1.5	27	22.3	27	14	12	8	1.5	19	76
DIN 910-A4-M24x1,5-A	A	M 24 x 1.5	29	24.3	-	14	13	9	-	22	94
DIN 910-A4-M24x1,5-AA	AA	M 24 x 1.5	29	24.3	29	14	13	9	2	22	94
DIN 910-A4-M24x1,5-AC	AC	M 24 x 1.5	29	24.3	29	14	13	9	2	22	94
DIN 910-A4-M24x1,5-AN	AN	M 24 x 1.5	29	24.3	29	14	13	9	2	22	94
