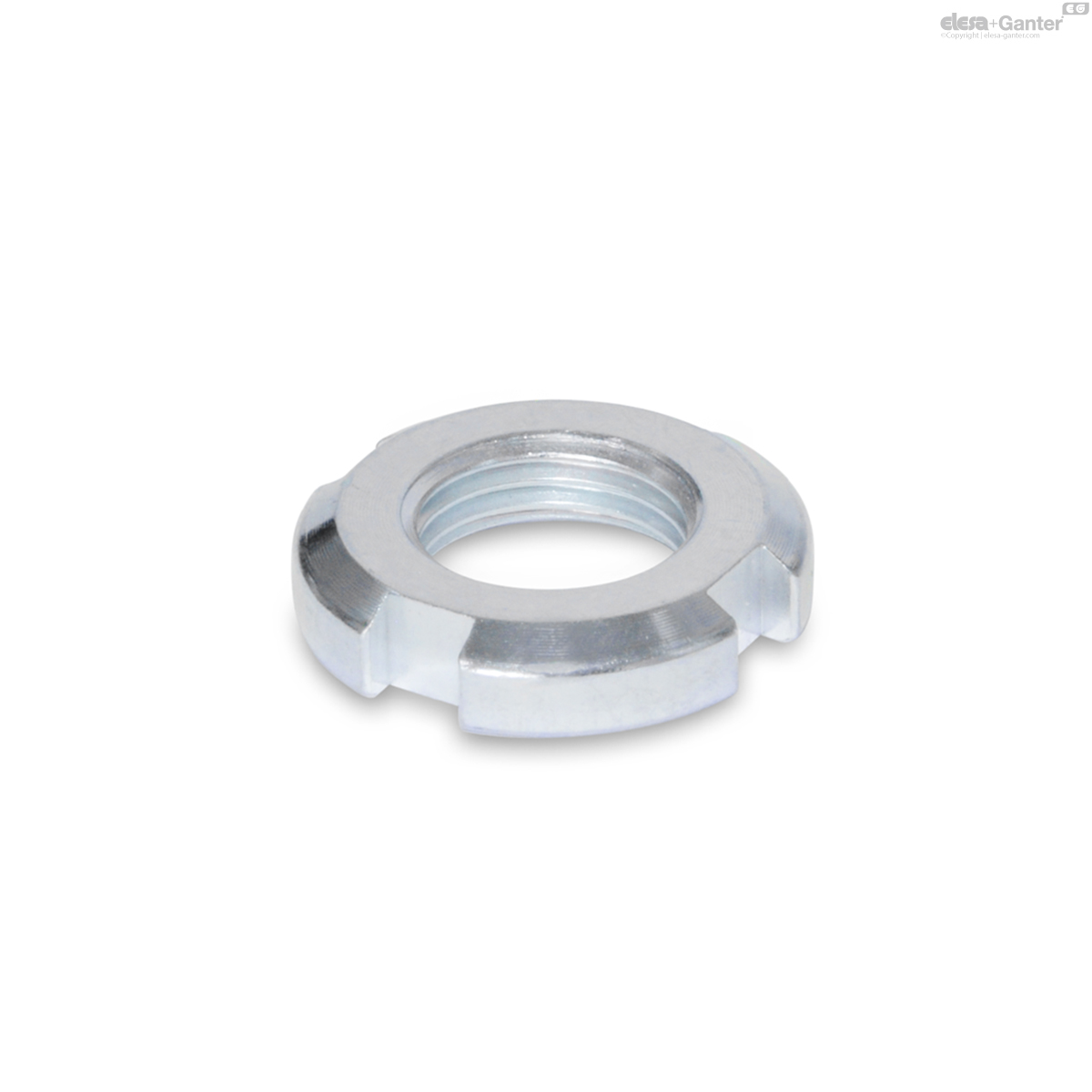

DIN 70852
Slotted locknuts
flat design
Description
Specification
Steel ST
- Tensile strength class 17H
- zinc plated, blue passivated
Information
Slotted locknuts DIN 70852 serve for adjusting the amount of play or for securing shaft-hub connections in an axial direction, for example. The flat design of the slotted locknuts allows for especially space-saving installation.
Sizes M45x1,5 and larger have 6 slots.
Technical information
- ISO-Fundamental tolerancesÂ
Accessory
- C-Spanner DIN 1810 (Code no. see table)

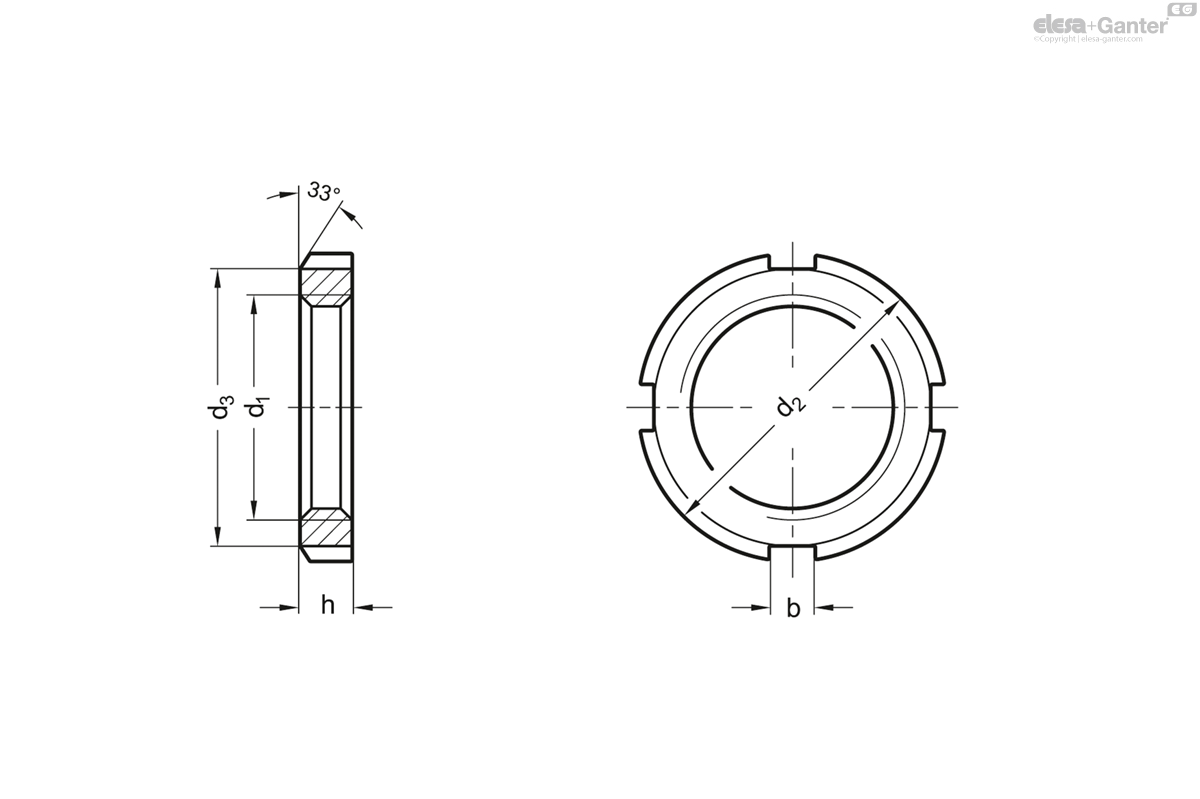

DIN 70852
| d1 | d2 h12 | d3 | b | h h11 | Code no. for C-Spanner |
 |
||
|---|---|---|---|---|---|---|---|---|
| Code | Actions | |||||||
| DIN 70852-ST-M10x1 | M 10 x 1 | 20 | 16 | 4.5 | 5 | DIN 1810-A16-20 | 8 |
|
| DIN 70852-ST-M12x1,5 | M 12 x 1.5 | 22 | 18 | 4.5 | 6 | DIN 1810-A16-20 | 11 |
|
| DIN 70852-ST-M14x1,5 | M 14 x 1.5 | 24 | 20 | 4.5 | 6 | DIN 1810-A25-28 | 14 |
|
| DIN 70852-ST-M16x1,5 | M 16 x 1.5 | 28 | 23 | 5.5 | 6 | DIN 1810-A25-28 | 17 |
|
| DIN 70852-ST-M18x1,5 | M 18 x 1.5 | 30 | 25 | 5.5 | 6 | DIN 1810-A30-32 | 20 |
|
| DIN 70852-ST-M20x1,5 | M 20 x 1.5 | 32 | 27 | 5.5 | 6 | DIN 1810-A30-32 | 20 |
|
| DIN 70852-ST-M22x1,5 | M 22 x 1.5 | 36 | 30 | 6.5 | 7 | DIN 1810-A34-36 | 32 |
|
| DIN 70852-ST-M24x1,5 | M 24 x 1.5 | 38 | 32 | 6.5 | 7 | DIN 1810-A34-36 | 34 |
|
| DIN 70852-ST-M26x1,5 | M 26 x 1.5 | 40 | 34 | 6.5 | 7 | DIN 1810-A40-42 | 36 |
|
| DIN 70852-ST-M28x1,5 | M 28 x 1.5 | 42 | 36 | 6.5 | 7 | DIN 1810-A40-42 | 38 |
|
| DIN 70852-ST-M30x1,5 | M 30 x 1.5 | 44 | 38 | 6.5 | 7 | DIN 1810-A45-50 | 40 |
|
| DIN 70852-ST-M32x1,5 | M 32 x 1.5 | 48 | 41 | 7 | 8 | DIN 1810-A45-50 | 54 |
|
| DIN 70852-ST-M35x1,5 | M 35 x 1.5 | 50 | 43 | 7 | 8 | DIN 1810-A45-50 | 54 |
|
| DIN 70852-ST-M38x1,5 | M 38 x 1.5 | 54 | 47 | 7 | 8 | DIN 1810-A52-55 | 66 |
|
| DIN 70852-ST-M40x1,5 | M 40 x 1.5 | 56 | 49 | 7 | 8 | DIN 1810-A58-62 | 66 |
|
| DIN 70852-ST-M42x1,5 | M 42 x 1.5 | 60 | 52 | 8 | 8 | DIN 1810-A58-62 | 80 |
|
| DIN 70852-ST-M45x1,5 | M 45 x 1.5 | 62 | 54 | 8 | 8 | DIN 1810-A58-62 | 74 |
|
| DIN 70852-ST-M48x1,5 | M 48 x 1.5 | 65 | 57 | 8 | 8 | DIN 1810-A65-70 | 80 |
|
| DIN 70852-ST-M50x1,5 | M 50 x 1.5 | 68 | 60 | 8 | 8 | DIN 1810-A68-75 | 84 |
|
| DIN 70852-ST-M52x1,5 | M 52 x 1.5 | 70 | 62 | 8 | 8 | DIN 1810-A68-75 | 91 |
|
| DIN 70852-ST-M55x1,5 | M 55 x 1.5 | 75 | 67 | 8 | 8 | DIN 1810-A68-75 | 110 |
|
| DIN 70852-ST-M60x1,5 | M 60 x 1.5 | 80 | 71 | 11 | 9 | DIN 1810-A80-90 | 124 |
|
| DIN 70852-ST-M65x1,5 | M 65 x 1.5 | 85 | 76 | 11 | 9 | DIN 1810-A80-90 | 138 |
|
| DIN 70852-ST-M70x1,5 | M 70 x 1.5 | 90 | 81 | 11 | 9 | DIN 1810-A80-90 | 149 |
|
| DIN 70852-ST-M80x1,5 | M 80 x 1.5 | 100 | 91 | 11 | 10 | DIN 1810-A95-100 | 186 |
|
